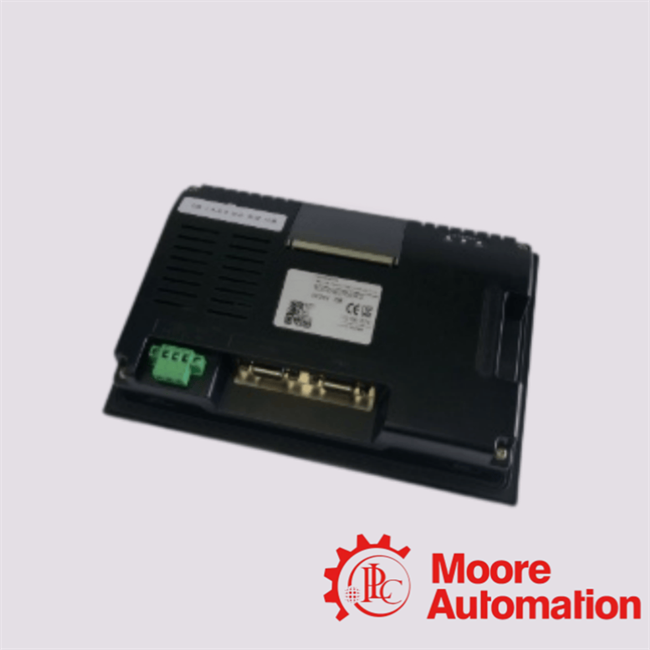

MV570 1TNA928300R0001 Panel de Control HMI Táctil ABB para Sistema PLC Industrial

Name: MV570 1TNA928300R0001 Panel de Control HMI Táctil ABB para Sistema PLC Industrial
Brand: MOORE AUTOMATION LIMITED
SKU: MV570 1TNA928300R0001
Price: Negociable USD
Availability: InStock

Detalles del producto:

Lugar de origen:	SUECIA
Nombre de la marca:	ABB
Certificación:	CE, RoHS
Número de modelo:	MV570 1TNA928300R0001

Información detallada

Lugar de origen:

SUECIA

Nombre de la marca:

ABB

Certificación:

CE, RoHS

Número de modelo:

MV570 1TNA928300R0001

Descripción del Producto:

HMI central

Número de producto ABB:

1TNA928300R0001

Mostrar:

TFT/LED en color 4:3 de 10,4 pulgadas, 800 x 600

Sistema operativo:

Androide

Fuente de alimentación:

24 VCC; 8 W típico

Protección delantera:

IP65 (IEC 60529)

Resaltar:

High Light

Resaltar:

ABB MV570 HMI Táctil de 10.4 pulgadas

1TNA928300R0001 HMI Central 24 VDC

Panel Android IP65 Frontal 800 x 600

Información comercial

Cantidad de orden mínima:

Precio:

inquires

Detalles de empaquetado:

nuevo y original con sellado de fábrica

Tiempo de entrega:

2-3 días laborables

Condiciones de pago:

T/T

Capacidad de la fuente:

Requiere

Descripción del producto

ABB MV570 · MANUAL OFICIAL VERIFICADO

MV570
HMI Central

Número de producto ABB 1TNA928300R0001. Un panel táctil industrial de 10.4 pulgadas basado en una plataforma RISC con Android, diseñado como una interfaz centralizada de monitoreo y operación.

TFT/LED de 10.4 pulgadas800 × 60024 VDCIP65 frontal

IDENTIDAD PRIMEROCoincidencia exacta de MV570

Confirme el número de producto completo, la revisión de hardware/software y la copia de seguridad del proyecto antes del reemplazo o la puesta en marcha.

DATOS OFICIALES DE ABB DE UN VISTAZO

Seis atributos de producto verificados

DESCRIPCIÓN DEL PRODUCTO

HMI Central

NÚMERO DE PRODUCTO

1TNA928300R0001

MODELO

MV570

PANTALLA

Panel táctil LCD de 10.4 pulgadas

SISTEMA OPERATIVO

Android

CUMPLIMIENTO

CE; RoHS 2002/95/EC

PERFIL DE HARDWARE

Especificaciones oficiales que importan durante la adquisición

Pantalla y visibilidad

Panel TFT/LED a color de 10.4 pulgadas 4:3 con retroiluminación LED, resolución máxima de 800 × 600, brillo de 300 cd/m² y contraste de 800:1.

Plataforma de procesamiento

CPU Freescale i.MX6 de doble núcleo a 800 MHz con 1 GB de DDR3 SDRAM integrada y 4 GB de memoria flash NAND eMMC.

Interfaz táctil

Control táctil capacitivo proyectado; ABB especifica más de 10,000,000 de operaciones táctiles de un solo punto.

Conectividad industrial

Un puerto Ethernet PoE de 10/100/1000 Mbps y dos puertos USB 2.0 Host Tipo-A.

Alimentación y consumo

Suministro de 24 VDC con un consumo de energía típico de 8 W a 24 VDC.

Entorno y protección

Temperatura de funcionamiento de 0–55 °C; almacenamiento de -20–60 °C; 5–90% HR sin condensación; IP65 en el panel frontal.

CONTEXTO DE APLICACIÓN

Monitoreo centralizado con un límite de datos claro

Documentos de ABB

Rol de HMI Central
MV570 puede servir como interfaz de monitoreo y operación para proyectos construidos con módulos como MC510 cuando SmiSView está instalado.

Acceso a E/S industrial
Ethernet de capacidad Gigabit y puertos host USB duales admiten conexiones de red y periféricos descritas en el manual.

Instalación del panel
La protección IP65 del panel frontal depende de seguir las instrucciones de montaje y sellado de ABB.

Lista de verificación de coincidencia exacta

Leer la etiqueta
Verificar MV570 y 1TNA928300R0001.

Verificar revisiones
Registrar información de hardware, software y etiqueta serial.

Proteger el proyecto
Confirmar copia de seguridad de configuración, recorte, conectores y suministro de 24 VDC antes del cambio.

FLUJO DE TRABAJO DE ADQUISICIÓN

Planificar la consulta antes de retirar el panel

01 · IDENTIFICAR

Capturar la placa de identificación

Enviar fotos claras del frente, la parte posterior y la etiqueta, incluido el número de producto completo y los datos de revisión.

02 · VERIFICAR

Coincidir detalles de instalación

Revisar el recorte del panel, el montaje, las interfaces, la fuente de alimentación y la copia de seguridad de la aplicación instalada.

03 · COTIZAR

Definir el requisito

Proporcionar cantidad, preferencia de condición, destino y fecha de entrega requerida.

SOPORTE A LA DECISIÓN

Preguntas frecuentes sobre adquisición

¿Cuál es la identidad oficial del producto?

ABB identifica MV570 como un HMI Central con el número de producto 1TNA928300R0001.

¿Qué pantalla se documenta?

El manual especifica una pantalla TFT/LED a color de 10.4 pulgadas 4:3 con resolución de 800 × 600.

¿Qué se debe verificar antes del reemplazo?

Confirmar la identidad de la etiqueta, la revisión de hardware/software, la copia de seguridad del proyecto, el recorte, las interfaces y los requisitos de alimentación de 24 VDC.
