Identidad exacta del producto
La identidad y la función que se indican a continuación siguen la descripción de hardware 3BHS102402 E83 de ABB para el sistema de excitación UNITROL F.
| Campo oficial | Valor verificado |
|---|---|
| Fabricante | ABB |

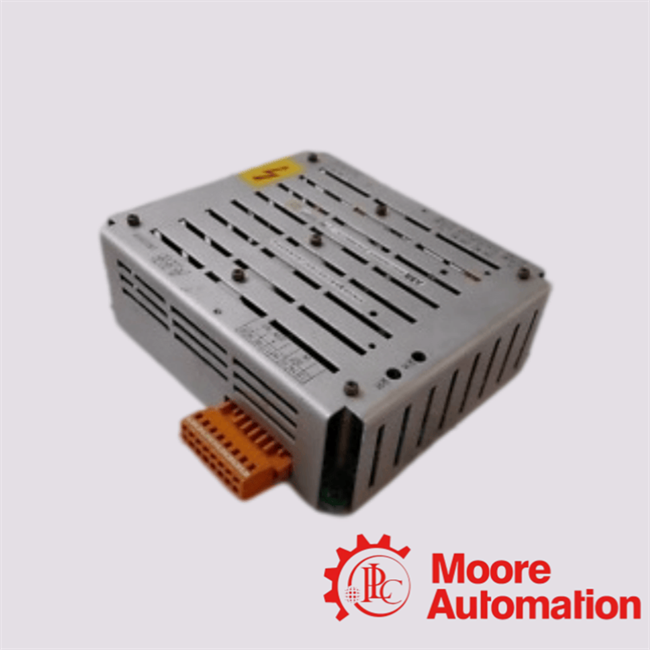

| Designación del módulo | La norma UNS0868A-P, variante V2 |
| Número de orden | HIEE305120R2 |
| Tipo de producto | Unidad de alimentación externa |
| Contexto del sistema | Sistema de excitación UNITROL F |
| Función primaria | Proporciona el suministro de voltaje al módulo POW-1 integrado en la unidad UNITROL F. |
Datos eléctricos verificados
| Parámetro | Valor publicado de ABB |
|---|---|
| Rango de entrada de CA V2 | de 127 a 213 VAC |
| Rango de entrada de corriente continua V2 | Entre 82 y 312 VDC |
| Rango de frecuencia de CA | de 50 a 600 Hz |
| Producción principal | 240 VDC, ± 10%, 40 W |
| Salida de la interrogación de contacto | +24 VDC, ±10%, 16 W |
| Las dimensiones | Las medidas de ensayo se aplicarán a las medidas de ensayo siguientes: |
| La masa | 750 g |
| Grado de protección | IP20 cuando se cumplan los requisitos de ensamblaje ABB |
| Altitud de la instalación | Máximo de 2000 m sobre el nivel del mar |
| Los terminales de conexión | 2.5 mm2 terminales con jaula de resorte del tipo WAGO 231 |
Diseño funcional
Rutas de alimentación de CA y CC
ABB describe las entradas de CA y CC que están desacopladas antes del convertidor paso a paso, apoyando un concepto de suministro redundante.
Supervisión del estado de entrada
Las tensiones de entrada AC y DC se monitorean.
Opción de continuidad 240 VDC
Durante breves interrupciones del suministro de CC, la salida de 240 VDC puede ser soportada por un condensador externo conectado a los terminales de salida especificados.
24 Alimentación de contacto VDC
El voltaje de interrogación de contacto está aislado galvánicamente, limitado por la corriente y a prueba de cortocircuito de acuerdo con la descripción de ABB.
Verificación basada en el ciclo de vida
Se registrará el número de orden completo, la designación del módulo y el marcado V2 en la placa de identificación.
Confirmar los rangos de las fuentes AC/DC, los circuitos de salida, las asignaciones de terminales y la protección del gabinete.
Siga la documentación del hardware de ABB y utilice personal cualificado para la inspección y instalación sin energía.
