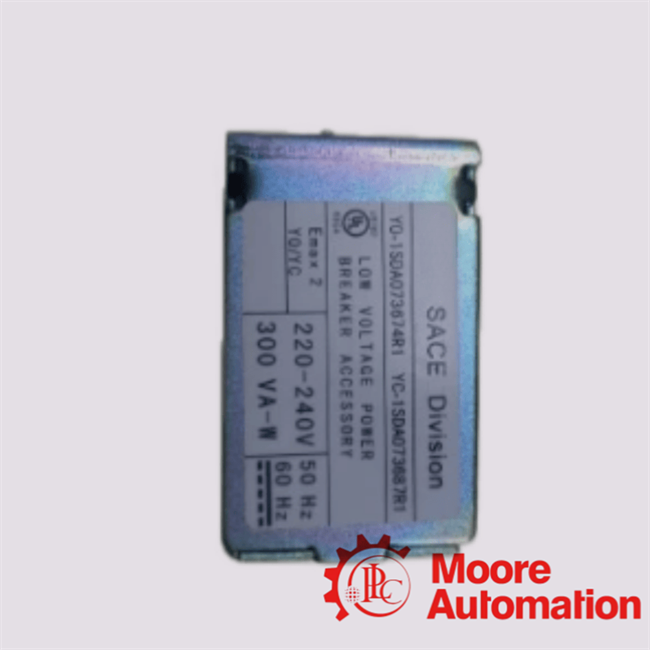

Unidad de disparo en derivación 1SDA073674R1/1SDA073687R1 ABB
Qué es la aplicación/Móvil:86-18020776792 Skpye:miyazheng520
Correo electrónico:miya@mvme.cn (hacer clic) Contacta con nuestro metrogerente: Miya
prdescripción del producto
ElTEJIDO1SDA073674R1 / 1SDA073687R1Unidad de disparo en derivaciónes unaccesorio de control de interruptor electromagnético de alta confiabilidadque permite el disparo y cierre remoto de los interruptores automáticos ABB SACE. con suArquitectura de bobina de 220–240 V CA/CC, diseño modular enchufable y compatibilidad con los sistemas Emax 2 y Tmax XT, proporciona una interfaz fundamental para los modernos sistemas automatizados de distribución de energía y seguridad industrial.
| Productospresenta und Funciones: |
| Características del producto |
Funciones |
- El 1SDA073674R1 / 1SDA073687R1 es un juego de accesorios de disyuntor electromagnético modular que combina la funcionalidad de apertura en derivación (YO) y cierre en derivación (YC) para disyuntores de aire y de caja moldeada de ABB SACE.
- Diseñado para la activación remota de mecanismos operativos mecánicos de disyuntores, lo que permite el control externo de los estados de conmutación en sistemas de protección y automatización.
- Admite operación de voltaje de control de modo dual (220–240 V CA/CC) para integración universal en arquitecturas de control industrial
- Compatible con los disyuntores de las series ABB SACE Emax 2 y Tmax XT, lo que garantiza la estandarización de accesorios multiplataforma
- Proporciona accionamiento de pestillo electromagnético accionado por bobina, lo que permite una respuesta de apertura/cierre del interruptor rápida y determinista.
- Permite la integración en circuitos de parada de emergencia (ESD), protección contra incendios y seguridad de interbloqueo para aplicaciones de infraestructura crítica.
- Admite estrategias de control centralizadas basadas en SCADA/PLC, lo que permite la conmutación remota de alimentadores de distribución de energía
- Diseñado como un accesorio modular enchufable, que permite una instalación rápida sin modificar la arquitectura del marco del interruptor.
- Optimizado para confiabilidad operativa de nivel industrial, adecuado para entornos eléctricos hostiles con transitorios de conmutación
- Mejora la coordinación selectiva y la automatización del sistema de protección, mejorando el aislamiento de fallas y el tiempo de actividad del sistema.
- El diseño mecánico compacto garantiza la integración del gabinete de distribución de alta densidad
- Construido para una alta resistencia operativa bajo ciclos de trabajo de activación de bobina intermitentes
|
1. Funcionalidad de control remoto de apertura y cierre
El 1SDA073674R1 / 1SDA073687R1 proporciona control electromagnético directo de los interruptores automáticos ABB SACE:
1SDA073674R1 (YO – Relé de Apertura Shunt): Permite el disparo (apertura) remoto del disyuntor
1SDA073687R1 (YC – Disparador de cierre en derivación): permite el cierre remoto del disyuntor
Esto permite un control de conmutación centralizado y automatizado en sistemas de distribución de energía modernos.
2. Mecanismo de actuación electromagnética
El 1SDA073674R1 / 1SDA073687R1 funciona mediante un mecanismo accionado por bobina electromagnética:
El voltaje de control energiza la bobina.
El campo magnético se genera instantáneamente
Se acciona el sistema de cierre mecánico.
Cambios de estado del disyuntor (abierto/cerrado)
Esto garantiza una respuesta de conmutación rápida y determinista adecuada para aplicaciones críticas para la protección.
3. Compatibilidad de voltaje de control universal CA/CC
La unidad admite un amplio rango de voltaje de control:
Funcionamiento de 220–240 V CA
Funcionamiento de 220 a 240 V CC
Esta compatibilidad dual de CA/CC permite utilizar el 1SDA073674R1 / 1SDA073687R1 en diversas arquitecturas de control industrial sin requerir variantes de bobina separadas.
4. Integración con plataformas de disyuntores ABB SACE
El 1SDA073674R1 / 1SDA073687R1 está diseñado para una integración perfecta con:
ABB SACE Emax 2 (bastidores E1.2 a E6.2)
Serie ABB Tmax XT (incluido XT7 / XT7M)
Utiliza una interfaz enchufable modular que permite una instalación rápida en los compartimentos de accesorios del interruptor.
|
|
|
|
Preguntas frecuentes: avanzadoperspectivas técnicas avanzadas sobre1SDA073674R1/1SDA073687R1
P1: ¿Cuál es el principio de actuación electromecánico y la topología de energización de la bobina que rigen el comportamiento operativo del1SDA073674R1/1SDA073687R1dentro de las arquitecturas de interruptores SACE?
A:
El1SDA073674R1/1SDA073687R1Funciona como un módulo de disparo en derivación accionado electromagnéticamente, diseñado para iniciar de forma remota la apertura o el cierre del interruptor (según la variante de configuración). Funciona mediante un mecanismo de activación de bobina controlado (220–240 V CA/CC) que genera una fuerza magnética suficiente para desactivar mecánicamente el sistema de pestillo del interruptor en las plataformas ABB SACE Emax 2 / Tmax XT. Esto garantiza la interrupción determinista de condiciones de fallo o activadas por control.
P2: ¿Cómo funciona el1SDA073674R1/1SDA073687R1¿Implementar compatibilidad de señales de control de alto voltaje en entornos de excitación de modo dual CA/CC?
A:
El1SDA073674R1/1SDA073687R1admite una interfaz de voltaje de control de CA/CC de amplio rango (220–240 V nominal), lo que permite la excitación de modo dual sin sensibilidad a la polaridad en operación de CA y una respuesta de bobina estable en escenarios de excitación de CC. Esta dualidad mejora la interoperabilidad en sistemas mixtos de control de energía industrial, particularmente en paneles de automatización de aparamenta donde se emplean rieles de voltaje de control auxiliar estandarizados.
P3: ¿Cuál es la diferenciación funcional entre las operaciones de apertura y cierre de la derivación dentro del1SDA073674R1/1SDA073687R1¿Marco de lanzamiento modular?
A:
dentro del1SDA073674R1/1SDA073687R1En el conjunto, el relé de apertura (función YO) es responsable del disparo forzado del interruptor bajo señales de control externo, mientras que el módulo complementario de cierre (variante YC en configuraciones pareadas) permite el reenganche remoto. El1SDA073674R1/1SDA073687R1participa así en una arquitectura de comando electromecánico bidireccional para la operación remota de celdas y secuenciación de automatización.
P4: ¿Qué características de coordinación del aislamiento dieléctrico y resistencia transitoria definen el1SDA073674R1/1SDA073687R1en entornos de fallas de alta energía?
A:
El1SDA073674R1/1SDA073687R1está diseñado para funcionar dentro del marco de coordinación de aislamiento de aparamenta de baja tensión de ABB, lo que garantiza la resistencia a sobretensiones transitorias y tensiones de impulso electromagnético. La bobina y los circuitos auxiliares están diseñados con clases de aislamiento reforzadas para resistir sobretensiones de conmutación industriales, lo que garantiza la integridad operativa durante eventos de interrupción por fallas de alta energía en MCC y sistemas de distribución.
P5: ¿Cómo funciona?y 1SDA073674R1/1SDA073687R1¿Optimizar la eficiencia de la transferencia de fuerza mecánica dentro de los sistemas cinemáticos de los interruptores SACE Tmax XT y Emax 2?
A:
El 1SDA073674R1/1SDA073687R1convierte la energía de la bobina electromagnética en fuerza de desconexión del pestillo mecánico a través de una interfaz émbolo-actuador calibrada. Esto asegura una transferencia de energía rápida y repetible con una histéresis mecánica mínima. El perfil de fuerza optimizado garantiza una respuesta de disparo consistente en diferentes tamaños de marcos de interruptores (plataformas E1.2 a E6.2 y XT7).
