Descripción

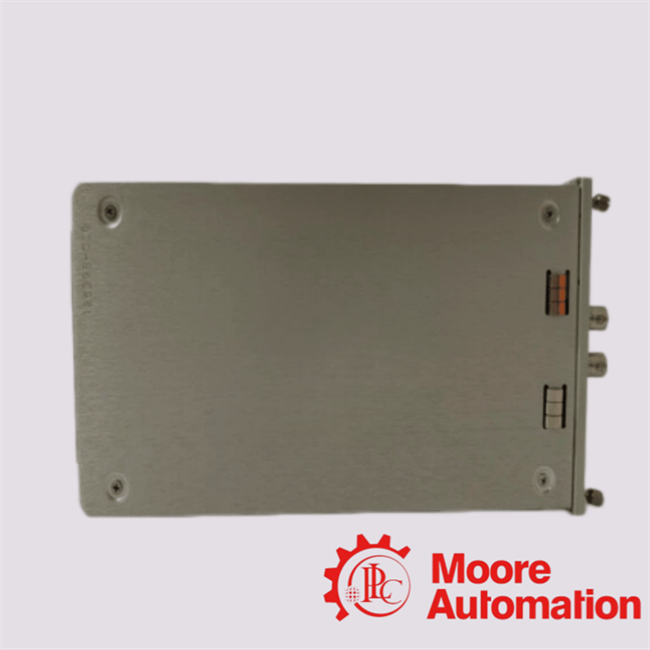

El 3500/25 (149369-01 + 135473-01) es un módulo de acondicionamiento de señal y referencia de fase de doble canal de alta precisión diseñado para su integración en el Sistema de Protección de Maquinaria Bently Nevada 3500.Funciona como una interfaz crítica de referencia rotacional, adquiriendo señales de entrada de sondas de proximidad o captadores magnéticos y convirtiéndolas en señales Keyphasor digitales deterministas. Estas señales representan la posición angular precisa del eje y son esenciales para el análisis de vibraciones síncronas, mediciones vectoriales y monitorización avanzada de condiciones.Arquitectónicamente, el módulo se implementa como una tarjeta de dos canales de media altura, lo que permite una utilización eficiente del rack manteniendo una alta fidelidad de señal. Admite configuraciones de E/S aisladas y no aisladas (a través del módulo de E/S 135473-01), lo que permite su implementación en entornos industriales complejos donde se requiere aislamiento de señal e integridad del sistema.El 3500/25 (149369-01 + 135473-01) mejora la funcionalidad Keyphasor tradicional al ofrecer capacidades de procesamiento de señal ampliadas, rendimiento mejorado a bajas velocidades y compatibilidad con sistemas heredados. Es totalmente compatible con versiones anteriores de módulos, al tiempo que introduce funciones avanzadas como el manejo de señales de múltiples eventos y la activación configurable.En aplicaciones de alta fiabilidad como turbinas, compresores y generadores, el módulo proporciona señales de temporización precisas de una vez por vuelta o de múltiples eventos por vuelta, lo que permite una medición precisa de la velocidad de rotación, el ángulo de fase y los parámetros del vector de vibración. También es adecuado para arquitecturas de Redundancia Modular Triple (TMR), donde los módulos duales operan en paralelo para garantizar la redundancia y la tolerancia a fallos.

Parámetros de Datos Técnicos

Preguntas Frecuentes de Ingeniería Avanzada

1. ¿Qué función intrínseca cumple el 3500/25 (149369-01 + 135473-01) dentro de un sistema de protección de maquinaria de alta integridad?

El 3500/25 (149369-01 + 135473-01) opera como un módulo Keyphasor®, proporcionando señales de referencia de fase precisas esenciales para el análisis de vibraciones síncronas. Permite una correlación precisa entre la posición rotacional del eje y los datos de vibración dinámica, mejorando así la fidelidad diagnóstica en equipos rotativos críticos.

2. ¿Cómo garantiza el 3500/25 (149369-01 + 135473-01) el determinismo de la señal y la precisión temporal en las mediciones de velocidad de rotación?

El 3500/25 (149369-01 + 135473-01) emplea acondicionamiento de señal de alta resolución y algoritmos de detección de cruce por cero para mantener una temporización determinista. Su arquitectura minimiza la fluctuación y la latencia, asegurando que los eventos activados por fase se alineen consistentemente con los marcadores de rotación del eje.

3. ¿Por qué se considera ventajosa la arquitectura de doble canal del 3500/25 (149369-01 + 135473-01) para la redundancia y la fiabilidad?

El 3500/25 (149369-01 + 135473-01) integra dos canales de entrada Keyphasor independientes, lo que permite la adquisición redundante de señales. Esta dualidad mejora la resiliencia del sistema al permitir la operación continua incluso en caso de fallo de un solo canal, apoyando así entornos de monitorización de alta disponibilidad.

4. ¿Qué tipos de entradas de transductor son compatibles con el 3500/25 (149369-01 + 135473-01) y cómo se adapta a diversas modalidades de señal?

El 3500/25 (149369-01 + 135473-01) soporta una variedad de señales de entrada, incluyendo sondas de proximidad y captadores magnéticos. Su circuito de acondicionamiento de señal configurable permite la adaptación a diferentes niveles de voltaje, características de forma de onda y geometrías de instalación.

5. ¿Cómo contribuye el 3500/25 (149369-01 + 135473-01) a metodologías avanzadas de análisis de vibraciones como la generación de órbitas y diagramas de Bode?

Al proporcionar una referencia de fase estable y precisa, el 3500/25 (149369-01 + 135473-01) permite técnicas analíticas sofisticadas como el trazado de órbitas, el análisis de vectores polares y los diagramas de Bode. Estas metodologías dependen de la coherencia de fase, que el módulo garantiza con alta precisión.
