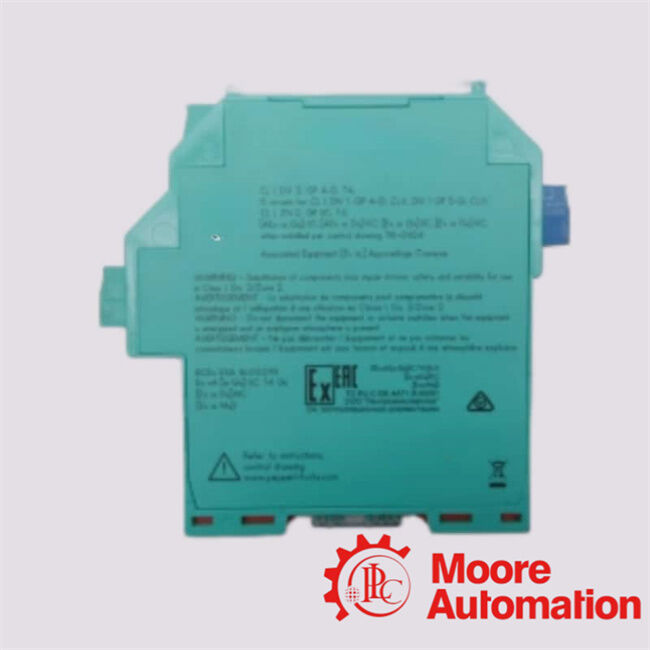

- Barrera aislada KFD2-SOT3-EX1.LB
Descripción
La barrera aislada KFD2-SOT3-EX1.LB es un amplificador de conmutación intrínsecamente seguro de alto rendimiento diseñado para la interfaz de señales fiable entre entornos peligrosos y no peligrosos en sistemas de automatización industrial. Fundamentalmente, la barrera aislada KFD2-SOT3-EX1.LB está diseñada para transferir señales discretas (digitales) —originadas de dispositivos de campo como sensores NAMUR o contactos secos— ubicados en atmósferas explosivas (Zona 0/1/2) a sistemas de control instalados en áreas seguras, manteniendo una estricta limitación de energía para prevenir riesgos de ignición.
Datos Técnicos
| Disipación de potencia |
≤ 1 W, incluida la disipación de potencia máxima en la salida |
| Entrada |
| Lado de conexión |
lado de campo |
| Conexión |
terminales 1+, 2+, 3- |
| Valores nominales |
según EN 60947-5-6 (NAMUR), consulte el manual para datos eléctricos |
| Tensión de circuito abierto/corriente de cortocircuito |
aprox. 10 V CC / aprox. 8 mA |
| Punto de conmutación/histéresis de conmutación |
1.2 ... 2.1 mA / aprox. 0.2 mA |
| Detección de fallos de línea |
rotura I ≤ 0.1 mA, cortocircuito I ≥ 6.5 mA |
| Relación Pulso/Pausa |
mín. 100 µs / mín. 100 µs |
| Salida |
| Lado de conexión |
lado de control |
| Conexión |
salida I: terminales 7, 8; salida II: terminales 8, 9 |
| Tensión nominal |
30 V CC |
| Corriente nominal |
100 mA, protegida contra cortocircuitos |
| Tiempo de respuesta |
≤ 200 µs |
| Nivel de señal |
señal 1: (tensión externa) - máx. 3 V para 100 mA señal 0: salida bloqueada (corriente de apagado ≤ 10 µA) |
| Salida I |
señal; Transistor |
| Salida II |
señal o mensaje de error; Transistor |
| Mensaje de error colectivo |
Bus de alimentación |
| Características de transferencia |
| Frecuencia de conmutación |
≤ 5 kHz |
| Aislamiento galvánico |
| Entrada/Salida |
aislamiento reforzado según IEC/EN 61010-1, tensión de aislamiento nominal 300 Veff |
| Entrada/fuente de alimentación |
aislamiento reforzado según IEC/EN 61010-1, tensión de aislamiento nominal 300 Veff |
| Salida/fuente de alimentación |
aislamiento básico según IEC/EN 61010-1, tensión de aislamiento nominal 300 Veff |
Preguntas frecuentes sobre KFD2-SOT3-EX1.LB
1. ¿Qué función cumple la barrera aislada KFD2-SOT3-EX1.LB dentro de las arquitecturas de seguridad intrínseca?
La barrera aislada KFD2-SOT3-EX1.LB sirve como una interfaz de aislamiento galvánico diseñada para transferir de forma segura señales de áreas peligrosas (Ex) a sistemas de control no peligrosos. Garantiza la seguridad intrínseca limitando la transferencia de energía y manteniendo la fidelidad de la señal.
2. ¿Cómo logra técnicamente la barrera aislada KFD2-SOT3-EX1.LB el aislamiento galvánico y la integridad de la señal?
La barrera aislada KFD2-SOT3-EX1.LB emplea mecanismos de aislamiento basados en transformador u optoelectrónicos para desacoplar los circuitos de entrada y salida. Esta arquitectura mitiga los bucles de tierra, suprime la interferencia de ruido y garantiza una transmisión de señal de alta precisión.
3. ¿Por qué es la barrera aislada KFD2-SOT3-EX1.LB especialmente adecuada para instalaciones en áreas peligrosas?
La barrera aislada KFD2-SOT3-EX1.LB está diseñada en cumplimiento con las normas internacionales de protección contra explosiones (como ATEX e IECEx), lo que la hace adecuada para aplicaciones de Zona 0/1. Restringe la energía eléctrica para prevenir la ignición de atmósferas explosivas.
4. ¿Qué tipos de configuraciones de señales de entrada/salida puede acomodar la barrera aislada KFD2-SOT3-EX1.LB?
La barrera aislada KFD2-SOT3-EX1.LB está diseñada típicamente para entradas de conmutador/contacto o sensores NAMUR, convirtiendo estas señales en salidas estandarizadas compatibles con sistemas PLC o DCS, al tiempo que preserva los parámetros de seguridad intrínseca.
5. ¿De qué maneras la barrera aislada KFD2-SOT3-EX1.LB mejora la fiabilidad del sistema y la robustez operativa?
La barrera aislada KFD2-SOT3-EX1.LB mejora la fiabilidad a través del aislamiento eléctrico, la protección contra transitorios y las capacidades de diagnóstico. Reduce la susceptibilidad a las perturbaciones electromagnéticas y garantiza un funcionamiento estable en entornos industriales.
