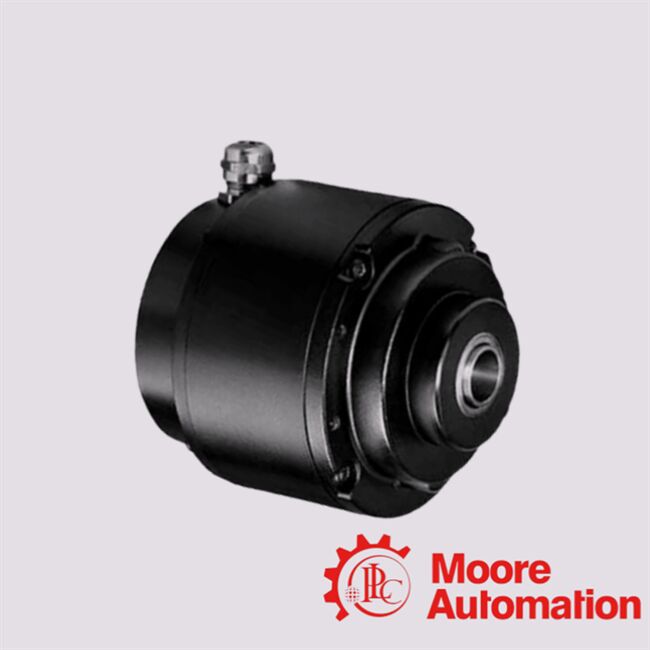

- HOG10DN1024I ENCODER INCREMENTAL
Descripción
El HOG10DN1024I es un encoder rotatorio incremental de alta resistencia diseñado para la retroalimentación de movimiento industrial y la detección de posición. Los encoders incrementales generan una serie de pulsos eléctricos a medida que el eje
gira — los pulsos corresponden al movimiento, la velocidad y la dirección, pero no proporcionan inherentemente la posición absoluta sin un contador o controlador externo. Este modelo pertenece
a la familia HOG 10 de encoders robustos, a menudo fabricados por Baumer/Hübner. Típicamente presenta un diseño de eje hueco ciego con 1024 pulsos
por revolución (PPR) y proporciona señales de retroalimentación de alta calidad y alta resolución para entornos de automatización exigentes.
Características y Aplicación de HOG10DN1024I
| Característica |
Aplicación |
Eléctrico y Salida
-
Salida incremental con 1024 pulsos por revolución (PPR) — buena resolución para una retroalimentación precisa.
-
Las señales de salida incluyen canales en cuadratura (por ejemplo, K1/A, K2/B) más referencia/índice (K0/Z) y versiones invertidas para interfaz diferencial.
-
El controlador de salida es típicamente HTL (controlador de línea de alto umbral) adecuado para interfaces PLC industriales en largas tiradas de cable (hasta ~350 m).
-
Versiones TTL/RS422 disponibles bajo pedido para estándares de señal alternativos.
-
Mecánico y Ambiental
-
Diseño mecánico robusto — carcasa de aluminio fundido a presión y rodamientos híbridos para una vida útil prolongada.
-
Eje hueco ciego configuración, típicamente con un orificio de 16 mm (16H7) para montaje directo en los ejes del motor.
-
Altas cargas radiales/axiales permisibles — soporta ejes de alta resistencia (≈450 N axial, 600 N radial).
-
Amplio rango de temperatura de funcionamiento (aproximadamente -40 °C a +100 °C).
-
Grado de protección IP66, resistente a la entrada de polvo y agua — ideal para entornos industriales hostiles.
-
Aislamiento del eje de hasta 2,8 kV para seguridad e inmunidad eléctrica.
-
Resistencia a golpes/vibraciones (choque hasta 300 g, vibración hasta 20 g).
|
El HOG10DN1024I es adecuado para una amplia gama de tareas de control de movimiento y automatización industrial gracias a su precisión, robustez y salidas eléctricas confiables:
1. Control de Movimiento y Retroalimentación
-
Sistemas servo y accionamientos de bucle cerrado — proporciona retroalimentación en tiempo real para el control de velocidad y posición.
-
Maquinaria CNC y robótica — las señales de pulso precisas ayudan a lograr un control de posición preciso.
2. Detección de Velocidad y Dirección
- Sistemas de transporte e indexación — rastrea el movimiento, calcula la velocidad y detecta la dirección del eje.
- Control del motor — utilizado con PLCs, controladores de movimiento o accionamientos para monitorear la rotación y la velocidad.
3. Automatización Industrial
4. Entornos Industriales Hostiles
- Maquinaria pesada y plantas siderúrgicas — la robustez y la clasificación IP66 lo hacen adecuado para condiciones extremas.
- Manipulación de materiales y grúas — la información rotacional precisa se alimenta en la lógica de control para la seguridad y la coordinación.
|
