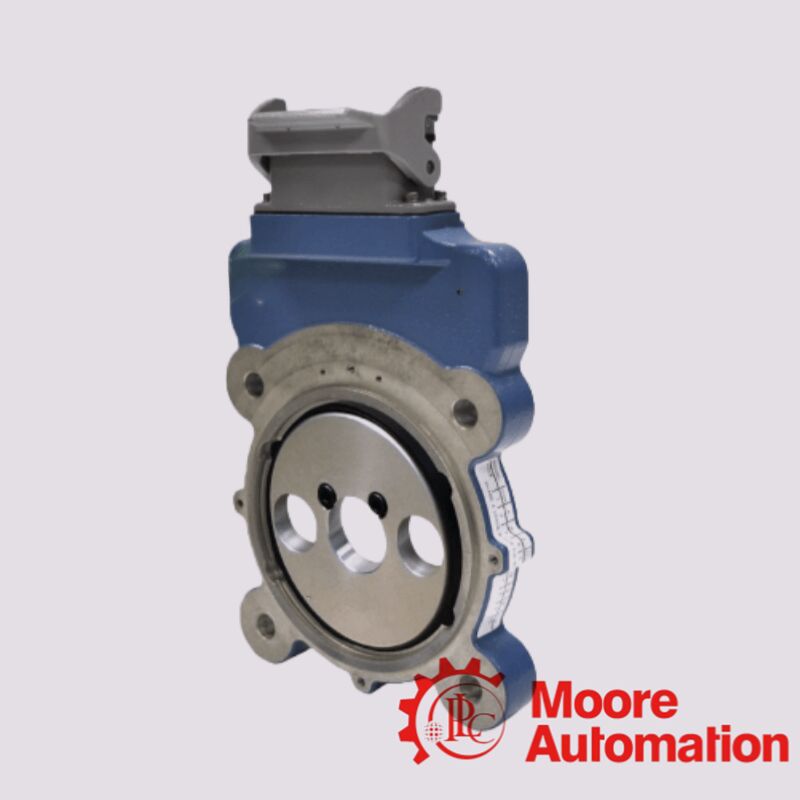

El motor AV56A-1XFX6YXGP50

Diseño industrial para uso pesado

• Construido como parte de la familia de codificadores modulares THIN-LINETM III de Avtron, robusto y confiable.

• La tecnología de detección magnética es resistente al polvo, al aceite, a la humedad y a la contaminación, superior a los codificadores ópticos en entornos adversos.

• Los aparatos electrónicos totalmente envasados proporcionan protección ambiental y larga vida.

• Mecánica y montaje

• 4.5 "C-Face montura de brida (NEMA 56C estándar) se ajusta directamente a muchos motores.

• Rotor de tornillo de levas con 1 1/8" de orificio a través del eje para una fijación segura y confiable del eje.

• Características eléctricas y de señal

• Producción de cuadratura incremental:Los canales A y B más el índice de pulso Z (1024 pulsos estándar por revolución para esta configuración).

• Válvulas de energía:Funcionamiento universal de 524 V de CC para compatibilidad con controladores y accionamientos.

• Conector industrial con diagnóstico por LED:Fácil conexión de campo e indicación visual del estado.

• Las salidas son robustas:Las señales del conductor de línea o del diferencial adecuadas para cables largos y entornos ruidosos.

• Durabilidad y fiabilidad

• Detección magnética sin rodamientos o discos de vidrio

• Diseñado para una operación continua las 24 horas, los 7 días de la semana en instalaciones exigentes.

• Amplio rango de temperatura de funcionamiento y construcción sellada (muchas configuraciones alcanzan IP67 o similar).

• Apoyo en el diagnóstico

• El indicador LED incorporado muestra el estado del codificador: encendido, calidad de la señal, fallos o problemas de cableado.

El AV56A‐1XFX6YXGP50 se utiliza ampliamente donde la posición de rotación precisa y la retroalimentación de la velocidad son críticas en entornos industriales difíciles.

Control de movimiento industrial

• Velocidad del motor y retroalimentación de la posición para los motores CA/CC, especialmente cuando los circuitos de control (servo/PLC) requieren datos incrementales precisos.

• Se utiliza con inversores, servo accionamientos, PLC y controladores de movimiento para un control preciso de velocidad / posición.

Maquinaria pesada y fabricación

• Fabricación de acero:Control de velocidad de circuito cerrado en laminaderas, sistemas de control de tensión y accionamientos de bobina/desbobina.

• Las líneas de fabricación:sincronización de las velocidades de los transportadores, estaciones de corte o formación automatizadas.

• Papel, minería, manipulación de materiales:rendimiento resistente bajo vibración, polvo, calor o contaminantes.

Energía y sistemas de turbinas

• Control del paso de las palas de los aerogeneradores:Modelos como AV56A1KFX6YXGP50 se utilizan para detectar la posición del rotor en los motores de paso de GE.

• Control del generador grande:proporciona una retroalimentación de pulso fiable en aplicaciones de generación de energía.

Robótica y automatización

• Detección de posición para herramientas automatizadas, ejes robóticos y otros mecanismos servo-impulsados que requieren retroalimentación incremental.

Sistemas de control de procesos

• Se integra en el control de procesos de circuito cerrado donde la precisión de rotación y la durabilidad son esenciales (por ejemplo, molinos, mezcladores, extrusores).
