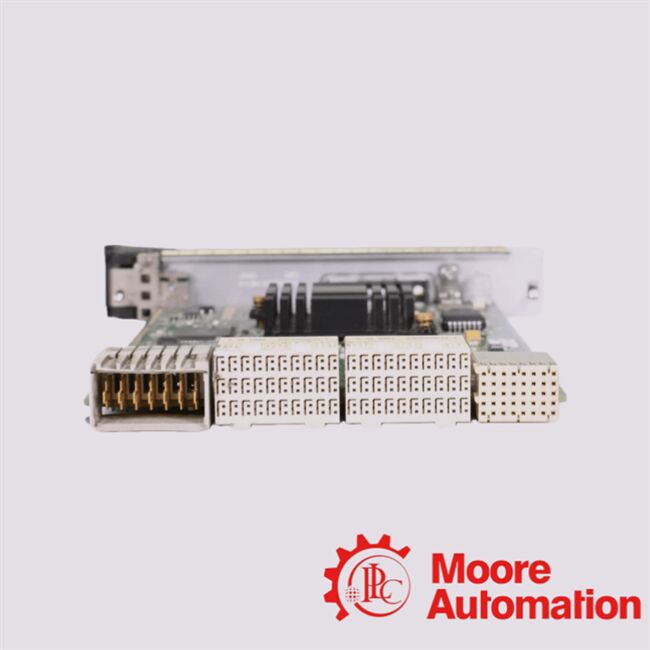

Modulos de control remoto PXIE-8360 PXI

• Interfaz MXI-Express x1 (puente entre PCIe y PCI):El módulo utiliza un enlace de cobre MXI-Express x1 para conectar un PC host (desktop, portátil, montaje en rack) a un chasis PXI/PXI-Express (o CompactPCI),permitiendo que el host controle el chasis como si los módulos PXI fueran tarjetas PCI/PCIe locales.

• Transparente para el nivel de software / conductor:Dado que el enlace MXI-Express presenta el chasis como un bus PCI/PCIe estándar para el sistema operativo,No se requieren cambios especiales de controlador o software personalizado .

• Flexibilidad de los sistemas de acogida:PXIe‐8360 admite el control desde PC de escritorio, servidores de montaje en rack, estaciones de trabajo o computadoras portátiles (con adaptador de host apropiado).

• Separación física entre el chasis del eje y el de la instrumentación:Dado que el módulo utiliza una conexión por cable (cable MXI-Express de cobre de hasta ~ 7 m), el chasis de la instrumentación puede ubicarse lejos del PC anfitrión, por ejemplo, en un bastidor de laboratorio, banco remoto o área aislada.

• Robustez y conformidad con las normas de nivel industrial:El módulo cumple con la especificación de hardware PXI-5 Express (Revisión 1.0).IEC-60068) para uso industrial.

• Apoyo a los ecosistemas de instrumentación modular:Una vez conectado, el PXI (o CompactPCI, CompactPCI-Express,incluso CompactRIO o VXI en algunas configuraciones) los dispositivos insertados en el chasis se comportan como si fueran dispositivos PCI/PCIe locales ° permitiendo una integración perfecta de la medición, adquisición de datos, generación de señales, conmutación, etc.

El uso de PXIe‐8360 permite una variedad de escenarios prácticos, especialmente en sistemas automatizados de ensayo, medición e instrumentación distribuida:

• Sistemas de ensayo remotos o montados en bastidores:Puede colocar el chasis PXI (que contiene módulos DAQ, módulos de RF, generadores de señal, digitalizadores, etc.) en un rack o ubicación remota mientras los controla desde un PC en otro lugar, útil para laboratorios,Fabricación de bancos de ensayo, o entornos de ensayo distribuidos.

• Sistemas de instrumentación modulares:Cuando se combinan múltiples módulos PXI (adquisición de datos, digitalizadores, instrumentos de RF, conmutación, etc.),El uso de PXIe‐8360 permite que actúen como tarjetas PCI/PCIe en un PC, lo que proporciona flexibilidad y modularidad al tiempo que reutiliza los recursos existentes del PC.

• Sistemas de ensayo escalables y ampliables:Aunque el propio PXIe‐8360 utiliza el enlace x1 y no admite el encadenamiento de marismas de múltiples chasis,se ajusta a un ecosistema más amplio de MXI-Express, lo que permite la construcción de sistemas de chasis múltiples si se utilizan módulos de control remoto o de extensión de bus más avanzados.

• Instalaciones de ensayos industriales y ambientales:Debido a su conformidad con las normas ambientales y de vibración industriales, el PXIe‐8360 es adecuado para plataformas de ensayo, estaciones de ensayo medioambiental,o otros contextos de automatización industrial donde la robustez es importante.

• Flexibilidad en la plataforma de alojamiento y el factor de forma:Ya sea que utilice una estación de trabajo de escritorio, un servidor o una computadora portátil, puede conducir el sistema PXI útil cuando el factor de forma del sistema host está restringido (por ejemplo, una computadora portátil en una prueba de campo).
