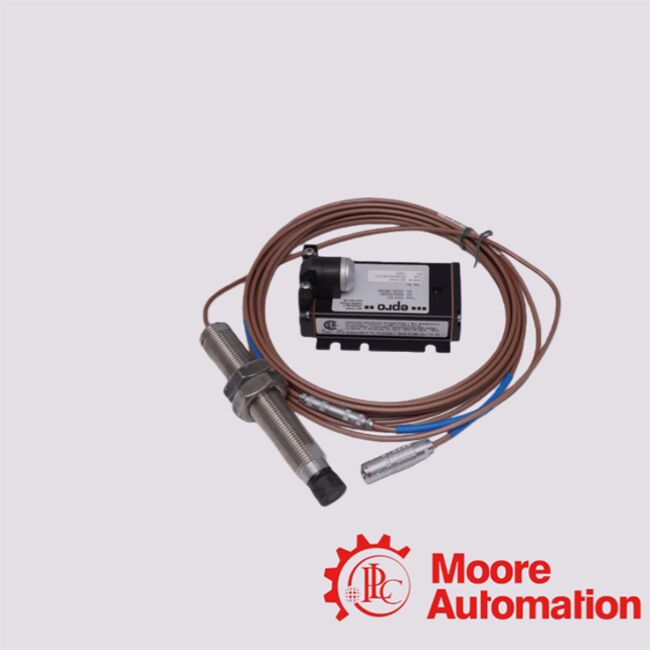

PR6424/014-140 CON021 Sensor de corrientes de Foucault Emerson

El sensor PR6424 es un transductor de desplazamiento (proximidad) sin contacto de corriente de remolino, diseñado para máquinas giratorias industriales de uso pesado (turbinas de vapor/gas/hidroeléctricas,

compressores, bombas, ventiladores, cajas de engranajes, etc.) donde se mide con precisión el desplazamiento del eje, la vibración, la excentricidad, el movimiento axial/radial o el espacio entre los ejes/el espacio libre

Cuando se utiliza junto con el convertidor de señal CON021, el sistema se convierte en una cadena de medición completa: la señal de corriente de remolino en bruto de

la sonda está acondicionada, linearizada y sale como una señal analógica utilizable (voltaje o corriente) que puede alimentarse en el monitoreo, control o DCS/PLC

los sistemas.En resumen: PR6424 + CON021 proporciona una solución de medición de alta precisión, robusta y sin contacto para industrias críticas

Equipo giratorio, adecuado tanto para el seguimiento estático (posición/espacio libre) como dinámico (vibración/movimiento).

Amplitud de 0 a 1000 μm (0 a 1 mm) para vibración / desplazamiento dinámico

Notas de instalación y seguridad

Basado en la guía general de instalación de la serie PR642x y en la documentación del convertidor CON021.Requisito de medición sin contacto: La punta del sensor debe estar orientada hacia el eje giratorio (o hacia la superficie de destino) manteniendo una brecha de aire específica (para PR6424 nominal ~ 2,7 mm).No es así.La medición se basa en la inducción electromagnética / corriente de remolino.

• Uso de un convertidor/condicionador de señal adecuado: La salida del sensor PR6424 en bruto requiere que el convertidor CON021 (o compatible) produzca una señal analógica utilizable. Sin dicho convertidor, el sensor por sí solo no da una medición calibrada.

• Instalación y alineación mecánicas: El sensor debe estar montado rígidamente, normalmente con un hilo de montaje adecuado (por ejemplo, hilo de manga M18 × 1).5 o 3/4‐16 UNF por matriz de orden) y un soporte seguro para evitar el movimiento o la vibración de la carcasa de la sonda independiente del eje.

• Gestión de cables y protección del medio ambiente: Utilice un tipo de cable especificado (PTFE o blindado), respete el radio mínimo de curvatura del cable al encaminarlo, evite curvas bruscas o tensiones mecánicas.

• Calibración y ajuste de la brecha de aire: Después de la instalación, calibre y establezca la referencia de desplazamiento/posición de "cero".debe recalibrar .

• Límites ambientales y de funcionamiento: Asegurar que la temperatura de funcionamiento, la presión, la descarga/vibración mecánica y el material objetivo cumplan con las especificaciones.comprobar que la variante elegida (cabeza, cable, carcasa) está calificada adecuadamente.

• Certificación de conformidad y seguridad (si se utiliza en atmósferas peligrosas/explosivas): Si planea utilizar el sensor + convertidor en zonas peligrosas, asegúrese de que toda la cadena de medición (sensor + convertidor + cualquier barrera) esté certificada (por ejemplo,por ATEX / IEC-Ex / CSA) para la clase de ambiente y temperatura específicaLa documentación relativa al PR6424 indica el apoyo a la instalación a prueba de explosión cuando está correctamente configurada.
