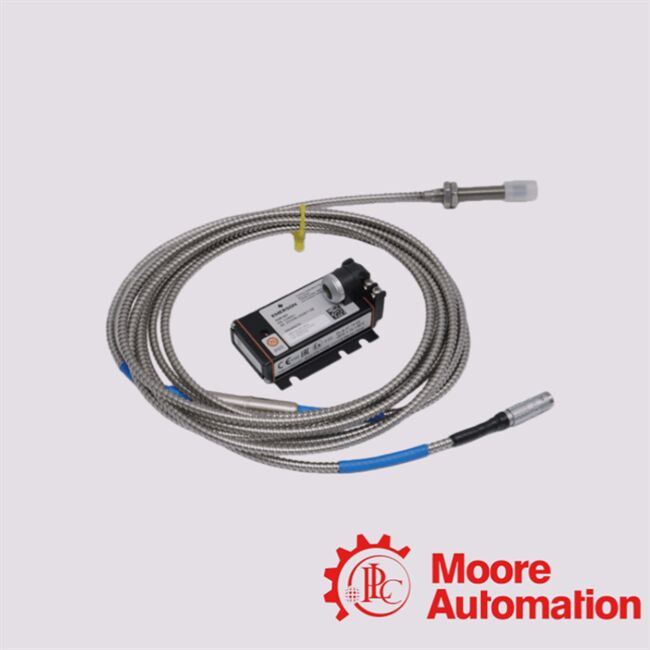

PR6423/01K-010 Sensor de corrientes de Foucault Emerson

La serie PR6423 es un sensor de desplazamiento (proximidad) de corriente de Foucault sin contacto, utilizado para medir el desplazamiento y el movimiento estático y dinámico del eje en maquinaria rotativa.

 (por ejemplo, turbinas, compresores, bombas, cajas de engranajes). Mide el desplazamiento/posición radial y axial del eje, la excentricidad del eje, la vibración/oscilación, la película de aceite

 espesor / holgura del cojinete, empuje axial, expansión diferencial, holgura de la válvula/espacio de aire, esencialmente cualquier holgura o movimiento entre un

eje giratorio de metal y una superficie estacionaria. En resumen: PR6423 es un sensor de alta precisión y sin contacto para monitorear el eje

 movimiento / desplazamiento / vibración en equipos rotativos críticos; “/01K‑010” sería una variante en esa familia.

0,5 mm (≈ 20 mils), es decir, el espacio calibrado entre la punta del sensor y el objetivo a desplazamiento cero.

Notas de instalación y seguridad

Basado en las directrices generales del fabricante para los sensores PR6423.

• El montaje sin contacto es esencial: La punta del sensor debe estar orientada hacia la superficie del eje objetivo, con un “espacio de aire” fijo (nominal ~ 0,5 mm). La medición se basa en los cambios en ese espacio; el sensor debe no tocar el eje.

• Alineación correcta (perpendicularidad): La sonda del sensor debe montarse perpendicular a la superficie medida; cualquier inclinación puede introducir errores de medición, especialmente durante la rotación del eje. Incluso pequeñas desviaciones angulares pueden causar errores de medición significativos en condiciones dinámicas.

• Rosca de montaje / montaje mecánico: Utilice el montaje correcto (M10×1 o 3/8‑24 UNF según la variante) según lo especificado por el modelo. Se requiere una fijación mecánica adecuada; evite la vibración o el desplazamiento del soporte/soporte de la sonda, ya que el movimiento distorsionará las lecturas.

• Manipulación de cables: Utilice el tipo de cable especificado (aislado con PTFE o blindado si se especifica). Respete el radio de curvatura mínimo (cable estándar: ≥ 25 mm; cable blindado: ≥ 35 mm) para evitar dañar el cableado interno o degradar la integridad de la señal.

• Uso del convertidor/acondicionador de señal adecuado: La señal de corriente de Foucault en bruto debe procesarse con un convertidor compatible (o sistema de monitoreo) para producir una salida analógica utilizable (voltaje o corriente) para la instrumentación posterior.

• Condiciones ambientales y operativas: El sensor está diseñado para condiciones industriales: alta temperatura, vibración, posible exposición a aceite/niebla. Asegúrese de que el entorno de instalación coincida o esté dentro de los límites especificados (temperatura, clasificación de protección, enrutamiento de cables, sellado).

• Calibración en la instalación: Después del montaje, ajuste y calibre el espacio de aire/referencia cero con el eje objetivo (o un estándar de calibración) según las instrucciones del fabricante. Cualquier reinstalación o reemplazo del sensor debe solicitar una nueva calibración.

• Cumplimiento de las normas (si es necesario): La serie PR6423 está diseñada para cumplir con los estándares de la industria para el monitoreo de maquinaria (por ejemplo, API 670, DIN 45670, ISO 10817‑1), especialmente para aplicaciones críticas de turbomaquinaria.

• Idoneidad para entornos peligrosos (opcionalmente): Cuando se utilizan con acondicionadores de señal y barreras de seguridad adecuados, los sensores de corriente de Foucault como el PR6423 pueden emplearse en atmósferas peligrosas/explosivas, pero solo si el sistema completo (sensor + convertidor + barrera) cumple con los requisitos de certificación aplicables; debe verificar el estado de la certificación por país/región.
