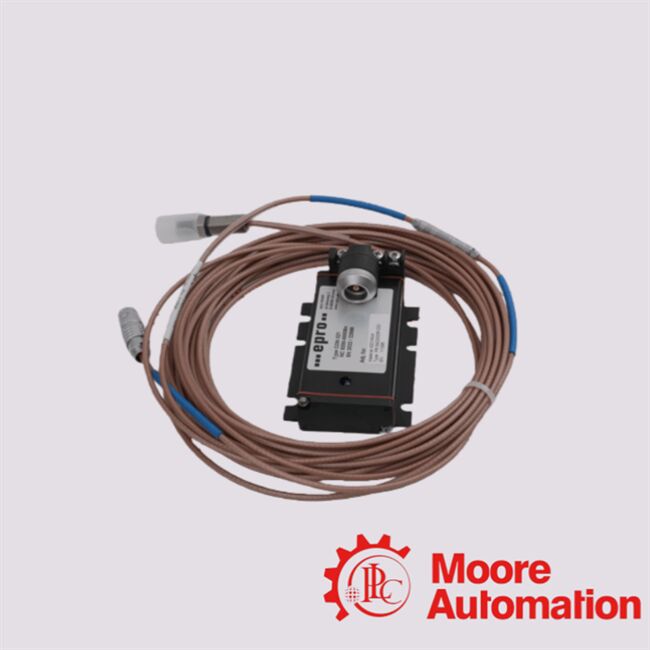

PR6423/015-040 CON021 Módulo PLC Emerson

 Este CON021 no es un “módulo PLC” en el sentido habitual (es decir, un controlador lógico), sino un convertidor de señal de corrientes de Foucault: un módulo de acondicionamiento de señal que funciona con sensores PR642x

 (PR6423, PR6422, PR6424, etc.) para convertir la salida bruta del sensor de corrientes de Foucault en una señal utilizable de desplazamiento/vibración/posición. Cuando se combina con un

sensor PR6423, el sistema (sensor + convertidor) se utiliza para la medición sin contacto de parámetros críticos de la maquinaria rotativa: desplazamiento radial/axial del eje,

posición, excentricidad, vibración e incluso velocidad del eje (indirectamente). El convertidor de señal asegura que la débil señal del sensor

sea adecuada para sistemas de monitoreo o control, lo que permite el monitoreo del eje, el mantenimiento predictivo y los sistemas de seguridad/protección.

En resumen: CON021 + PR6423 es un par sensor/convertidor especializado para el monitoreo de desplazamiento/vibración sin contacto y de alta precisión en equipos rotativos industriales.Más datos técnicos

Rango de frecuencia (‑3 dB)

Temperatura de funcionamiento: –30 °C a +100 °C (–22°F a 212°F); golpes y vibraciones: 5 g a 60 Hz; clase de protección: IP20

Montaje del sensor:

El sensor PR6423 debe montarse con la rosca mecánica adecuada (M10×1 o 3/8‑24 UNF, según la variante) de modo que la punta de 8 mm mire hacia el eje giratorio o la superficie objetivo.

• Enrutamiento y protección del cable: Si utiliza la versión con cable blindado, asegúrese de respetar el radio de curvatura mínimo (según la hoja de datos) y evite las curvas pronunciadas o el estrés mecánico; mantenga la integridad y el blindaje del cable.

• Instalación del convertidor: Monte el convertidor CON021 en un entorno limpio, seco y estable (temperatura ambiente entre –30 °C y +100 °C). Utilice los 4 tornillos M5 para un montaje seguro. Proporcione el cableado adecuado: conector del sensor a través del enchufe Lemo, salida al sistema de monitoreo/control a través del cableado de terminales de tornillo.

• Requisitos de alimentación: Proporcione una alimentación de CC estable en el rango especificado (–23 V a –32 V CC, o –21 V a –32 V según la configuración) según la hoja de datos del convertidor.

• Instalación en áreas peligrosas / a prueba de explosiones (si es necesario): El CON021 está certificado como intrínsecamente seguro (Ex ia) según las normas pertinentes (ATEX / IEC‑Ex / CSA), pero

• solo cuando se instala con barreras limitadoras de corriente adecuadas y de acuerdo con las normativas locales. Calibración / alineación: Después de la instalación, el espacio de aire entre la punta del sensor y el eje debe ajustarse según el “espacio inicial” recomendado por el fabricante (a menudo ~0,5 mm), luego se debe establecer el cero/referencia. Un espacio o desalineación incorrectos pueden provocar lecturas inexactas o distorsión de la señal.

• Entorno operativo: Evite los golpes mecánicos excesivos, la vibración más allá de los límites especificados, la humedad excesiva o los residuos conductores cerca de la punta del sensor. Mantenga las carcasas del sensor y del convertidor limpias y selladas (especialmente el sensor cuando se utiliza en entornos con altas temperaturas o ricos en aceite).
