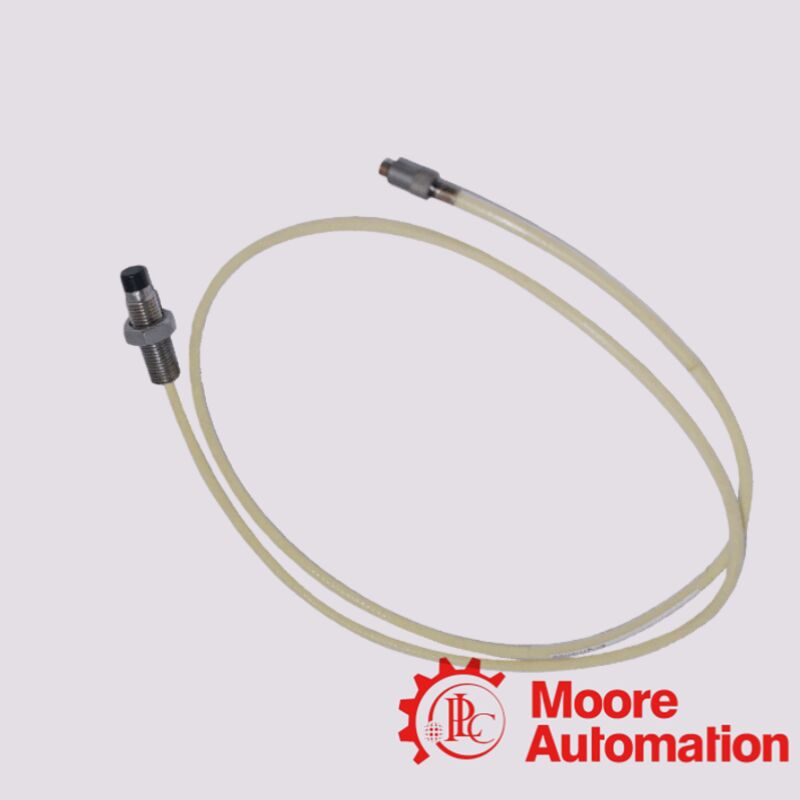

BA21504-00-08-10-02 Sonda de proximidad Bently Nevada
Descripción
La sonda BA21504-00-08-10-02 forma parte del sistema transductor de proximidad Bently Nevada 7200/3300 XL “8 mm”. Se utiliza para detectar la distancia (espacio) entre un objetivo conductor (generalmente un eje giratorio o un
componente) y la punta de la sonda, convirtiendo los cambios en ese espacio en una señal (a través del principio de corrientes de Foucault) que luego es procesada por un proximitor/amplificador. Es una sonda de montaje estándar, de 8 mm de diámetro,
con una rosca UNF de 3/8‑24 (para montaje estándar) y cable de plomo integral (o conector) dependiendo del código de pedido. La serie “21504” indica una versión estándar de 8 mm
de montaje (sin blindaje de cable) en la familia 7200/3300XL.
|
Preguntas frecuentes
|
|
P1: ¿Qué tipo de rango de espacio/medición admite esta sonda?
Si bien El listado proporciona un rango calibrado de ~80 mils (2,0 mm) con un punto de partida de ~10 mils (0,25 mm) desde la cara de la punta. En la práctica, la sonda de corrientes de Foucault tendrá su rango más lineal cuando el espacio entre la punta y el objetivo esté dentro del rango recomendado. Para la serie Bently de 8 mm, el espacio recomendado típico
está en unas pocas decenas de micras a un par de mm, dependiendo de la geometría del objetivo y la electrónica. Consulte siempre la
hoja de datos específica de su sistema.
|
|
P2: ¿Qué material y forma del objetivo deben utilizarse con esta sonda?
Si bien El sistema se basa en la detección de corrientes de Foucault: un objetivo conductor (típicamente acero) cuya distancia a la punta de la sonda cambia. Si bien no tengo la hoja de datos completa de Bently para esta variante exacta, sondas similares requieren una superficie conductora plana o cilíndrica de
suficiente tamaño (para llenar el campo magnético de la sonda) y un acabado consistente (sin óxido pesado, picaduras o residuos). Cuanto más
el objetivo coincida con las condiciones bajo las cuales se calibró la sonda, mejor será la precisión y la linealidad. Si usted
se desvía (objetivo más pequeño, aleación diferente, superficie no plana), espere posibles errores de medición.
P3: ¿Cuál es la tensión de alimentación / especificación eléctrica para esta sonda?
|
|
A:
Si bien no encontré una especificación completa publicada para exactamente “21504‑00‑08‑10‑02”, listados similares sugieren: “Potencia de entrada: ‑17,5 Vdc a ‑26 Vdc a 12 mA Consumo máximo.” Por ejemplo, un listado dice: “Blindaje de plomo: No … Entrada
potencia:
‑17,5 Vdc a ‑26 Vdc a 12 mA Consumo máximo.” Necesitará verificar la especificación del sensor proximitor
en su sistema paraconfirmar la compatibilidad.
