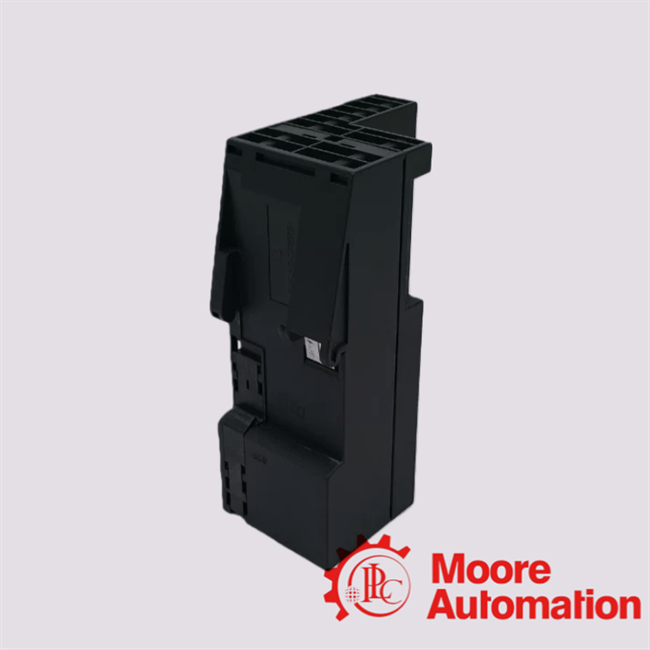

6ES7151-1BA00-0AB0 SIEMENS Módulo de Interfaz
Descripción y Características
El módulo es parte de la familia Siemens SIMATIC: específicamente el módulo de interfaz IM 151-1 HIGH FEATURE para el sistema de E/S distribuido ET 200S. Proporciona un PROFIBUS DP
interfaz (a través de RS-485) y conecta la estación ET 200S a un bus PROFIBUS DP. Soporte de velocidad de transmisión/baudios: hasta 12 Mbit/s. Las velocidades soportadas
incluyen 9.6, 19.2, 45.45, 93.75, 187.5, 500 kbit/s; y 1.5, 3, 6, 12 Mbit/s. Soporte para volumen de direcciones de E/S: Hasta 244 bytes
para entradas y 244 bytes para salidas (para esta versión HIGH FEATURE)
según la hoja de datos.
Preguntas Frecuentes Acerca de 6ES7151-1BA00-0AB0
P1: ¿Qué significa “HIGH FEATURE” para el IM 151-1?
A1: La variante “HIGH FEATURE” (como el 6ES7151-1BA00-0AB0) ofrece un mayor volumen de direcciones de E/S (244 bytes) y permite hasta 63 módulos en la estación, y
características mejoradas como el modo isócrono / sincronización de ciclo, en comparación con las versiones BASIC o estándar.
P2: ¿Cuál es la velocidad de transmisión máxima soportada?
A2: Hasta 12 Mbit/s en la interfaz PROFIBUS DP. Velocidades estándar soportadas: 9.6 / 19.2 / 45.45 / 93.75 / 187.5 / 500 kbit/s; 1.5 / 3 / 6 / 12 Mbit/s.
P3: ¿Cuántos módulos puedo conectar en una estación?
A3: Para esta versión HIGH FEATURE: se pueden conectar hasta 63 módulos en la estación ET 200S.
P4: ¿Hay diagnósticos disponibles?
A4: Sí. Se proporcionan LEDs para BF (fallo de bus), SF (error de grupo) y ON (tensión de alimentación).
Además, el módulo soporta diagnósticos de esclavo a través de STEP
7 (por ejemplo) para obtener información de
fallo más detallada.
