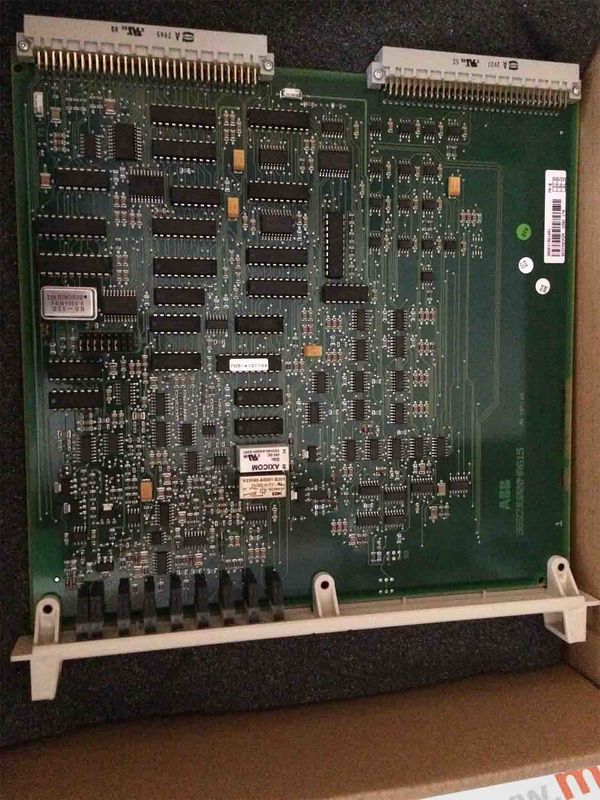

Confiabilidad del tablero remoto de la entrada-salida del módulo DSQC239 YB560103-CH ABB DSQC239 de ABB alta

Confiabilidad del tablero remoto de la entrada-salida del módulo DSQC239 YB560103-CH ABB DSQC239 de ABB alta

Descripción de producto:

Para la configuración, ambas entradas se deben configurar para el modo de funcionamiento deseado, consideran fig. 4-18 de la tabla de configuración. El valor medido es calculado por la substracción. El valor del canal con la dirección más baja se resta del valor del canal con la dirección más alta. El valor medido convertido está disponible en la dirección impar (e.g. guerra electrónica 6,01). Importante: La gama de voltaje de entrada común del modo iguala la gama de medición del monocanal. Es decir que las señales, relacionadas a AGND, en las dos entradas implicadas no deben exceder esta gama de medición.

Recomendación del producto relacionado:

El carácter del producto:

Cuando se utilizan los termómetros de resistencia, una corriente constante debe atravesar el resistor de medición para crear la caída de voltaje necesaria para la evaluación. Con este fin, la unidad básica 07 KT 94 proporciona un fregadero actual constante, que se multiplexa a los 8 canales análogos. La figura siguiente muestra la conexión de los termómetros de resistencia Pt100 en la configuración de dos hilos. tiene que ser bipolar medido para compensar errores de medición. Además, en caso de la configuración del singlepole, AGND1 sería conectado directamente con el potencial remoto de la tierra. Esto causaría lazos de la conexión a tierra inadmissable (y posiblemente peligrosa). En todas las configuraciones usando entradas del diferencial dos entradas análogas adyacentes pertenecen juntas (e.g. guerra electrónica 6,00 y guerra electrónica 6,01).

El uso del producto:
