Módulo entrado de IC693MDL645 GE

Módulo entrado de IC693MDL645 GE

El ⇒ hace clic aquí para el buen precio IC693MDL645

Éntrenos en contacto con

Correo electrónico: miya@mvme.cn (TECLEO)

QQ: 2851195450

Teléfono: 86-18020776792(TECLEO)

Skype: miyazheng520 (TECLEO)

Detalles del producto

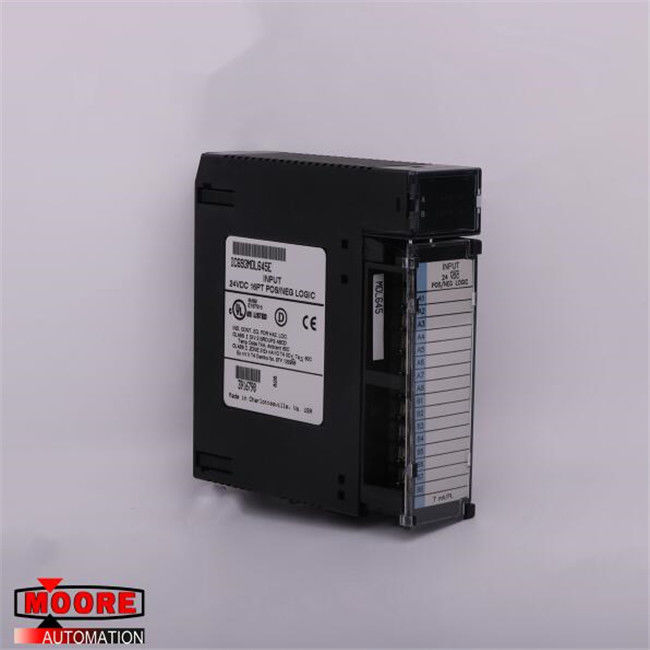

El IC693MDL645 es 24 entradas del positivo de DC de voltio/de la lógica negativa que pertenecen a las 90-30 series de reguladores programables de la lógica. Puede ser instalado en cualquier sistema del PLC de la serie 90-30 que tenga 5 o 10 - placa de base de la ranura. Este módulo de entrada tiene características de la lógica positiva y negativa. Tiene 16 puntos de la entrada por grupo. Utiliza un terminal común del poder. El usuario tiene dos opciones para los dispositivos del campo que accionan; cualquier fuente el poder directamente o utilizar una fuente compatible de +24BDC.

Las características duales de la lógica del módulo IC693MDL645 hacen ideal en los usos que requieren los interruptores de proximidad electrónicos, los interruptores de límite, y los botones. Es importante observar que el cableado y la información actual de la identificación está encontrado en un parte movible. Este parte movible está situado entre la superficie interna y externa de la puerta con bisagras. La información de conexión se encuentra en el lado del parte movible que hace frente hacia fuera. La identificación actual está situada en el interior del parte movible, así que es necesario abrir la puerta con bisagras para revisar esta información. Este módulo se clasifica como baja tensión, que es porqué el borde exterior del parte movible ha sido azul con código de color.

Se sitúan en la cima del módulo dos filas horizontales, cada fila que tiene ocho LED verdes. El LED que corresponden a la fila superior entró los puntos 1 a 8 se etiqueta A1 a A8, mientras que los en la segunda fila, que corresponden para entrar los puntos 9 a 16, se etiquetan B1 a B8. Estos LED sirven indicar la situación de "ON" o de "OFF" de cada punto de la entrada.

Este 24 módulos de entrada del positivo de DC de voltio/de la lógica negativa tienen un voltaje clasificado de 24 voltios con un radio de acción de voltaje de entrada CC de 0 a +30 voltios de DC. El aislamiento es 1500 voltios entre el lado del campo y el lado de la lógica. El actual de entrada en el voltaje clasificado es típicamente 7 mA. Para sus características de la entrada: el voltaje del en-estado es 11,5 a 30 voltios de DC mientras que el voltaje del apagado-estado es 0 ±5 a voltios DC. La corriente del en-estado es 3,2 mínimos del mA y la corriente del apagado-estado es máximo de 1,1 mA. El tiempo de respuesta por intervalos es el ms típicamente 7 para cada uno. El consumo de energía en 5V está a 80 mA (cuando todas las entradas están prendido) de un autobús de cinco voltios en la placa madre. El consumo de energía en 24V está a 125 mA de los 24 autobuses aislado de la placa madre de voltio o del poder usuario-proveído.
