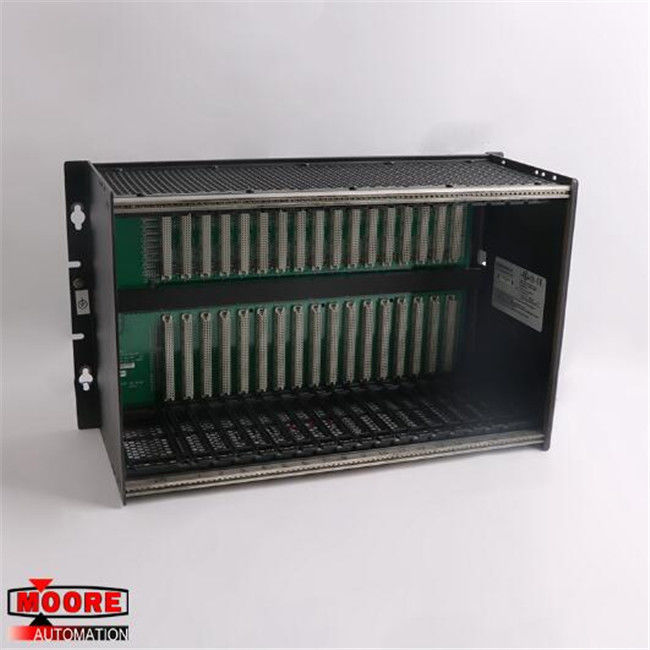

Soporte (posterior) de la pared del estante de la ranura de IC698CHS017 GE RX7i 17
El ⇒ hace clic aquí para el buen precio IC698CHS017
Marca/fabricante | GE/USA |
Número de parte |
IC698CHS017 |
Número de parte alterno | IC698CHS017 |
Descripción | SERVO DEL MOTOR |
Dimennsions |
los 48.5x18.7x28.5cm |
Peso | 6.28kg |
Éntrenos en contacto con
Correo electrónico: miya@mvme.cn (TECLEO)
QQ: 2851195450
Teléfono: 86-18020776792(TECLEO)
Skype: miyazheng520 (TECLEO)
Detalles del producto
El IC698CHS017 es una ranura 17, un frente y un estante montado atrás capaces de apoyar los módulos de la serie 90-70, de VME, y de RX7i. Los conectores del módulo en la placa madre del estante se espacian 0,8 pulgadas (20,3 milímetros) aparte y son compatibles con sola anchura y los módulos dobles de la anchura. La ranura cero del estante celebra la fuente del alimentación de la unidad, y la ranura una del estante sostiene la CPU de la unidad. El resto de las ranuras están disponibles para cualquier mezcla de módulos.
El IC698CHS017 se considera un estante del “equipo abierto”; por lo tanto, debe ser instalado en por lo menos un encasement de la protección IP54. Este estante es 11,15 pulgadas de alto (283 milímetros), 19 pulgadas de ancho (483 milímetros), y 7,5 pulgadas de profundo (190 milímetros). Nueve pulgadas (23 cm) de espacio se requieren para instalar una fan entre los estantes. Nota: Se requiere un ventilador si ciertos módulos están instalados en el estante, y cada fan se diseña para una diversa fuente de energía.
Los puentes y los interruptores DIP no se necesitan para los módulos de dirección; en lugar, la ranura de las ayudas de estante que detecta para los módulos de la entrada-salida. El referirse del punto del módulo de entrada-salida se logra vía software del Desarrollador-PLC de la lógica de la edición de la máquina de CIMPLICITY. La interrupción reconoce señales así como las señales de la concesión del autobús están conectadas automáticamente juntas en una configuración de la cadena de margaritas. Las fuentes de corriente ALTERNA de RX7i son apoyadas por el IC698CHS017 con la capacidad de sostener incluso corrientes más altas. Los conectores J2 en la placa madre del estante apoyan 64 pedazos por velocidades de la transferencia del ciclo VME.
RX7i y las series 90-70 módulos tienen diversas opciones para poner a tierra del escudo. Para los dispositivos de RX7i, las placas frontales del metal de cada módulo se deben atar firmemente al encasement. Para la serie 90-70 módulos, un clip de tierra incorporado harán el contacto con el encasement cuando están instalados. Para conectar el estante con la tierra, utilice un AWG #12 (mm^2) el alambre 3,33 con una lavadora de la nuez y de la estrella para conectar los pernos prisioneros de tierra lado-montados con la tierra de la tierra.
Nuestro servicio
nuevo lleno del 100% - sello original de la fábrica
Garantía: 12 meses
Paquete: Embalaje original con los cartones
Plazo de expedición: Enviado en 3 días después del pago
