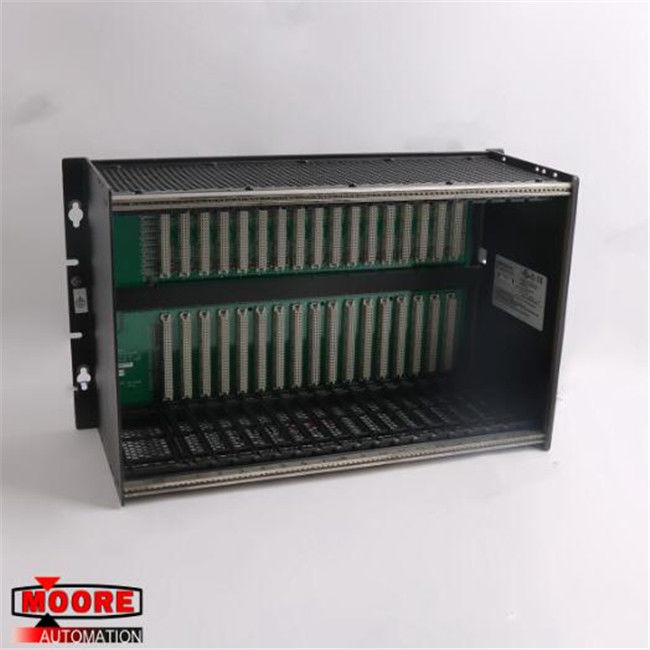

Soporte (posterior) de la pared del estante de la ranura de IC698CHS017 GE RX7i 17
El ⇒ hace clic aquí para el buen precio IC698CHS017
Marca/fabricante | GE /USA |
Número de parte |
IC698CHS017 |
Número de parte alterno | IC698CHS017 |
Descripción | SERVO DEL MOTOR |
Dimennsions |
los 48.5x18.7x28.5cm |
Peso | 6.28kg |
Detalles del producto
El IC698CHS017 es estantes de la ranura 17, delanteros y montados atrás capaces de apoyar los módulos de la serie 90-70, de VME, y de RX7i. Los conectores del módulo en la placa madre del estante se espacian 0,8 pulgadas (20,3 milímetros) aparte y son compatibles con escogen anchura y los módulos dobles de la anchura. Atormente la ranura cero los controles la fuente del alimentación de la unidad, y atormente la ranura una sostiene la CPU de la unidad. El resto de las ranuras están disponibles para cualquier mezcla de módulos.
El IC698CHS017 se considera un estante del “equipo abierto”; por lo tanto, debe ser instalado en por lo menos un encasement de la protección IP54. Este estante es 11,15 pulgadas de alto (283 milímetros), 19 pulgadas de ancho (483 milímetros), y 7,5 pulgadas de profundo (190 milímetros). Nueve pulgadas (23 cm) de espacio se requieren para instalar una fan entre los estantes. Nota: Se requiere un ventilador si ciertos módulos están instalados en el estante, y cada fan se diseña para una diversa fuente de energía.
Los puentes y los interruptores DIP no son necesarios para los módulos de dirección; en lugar, las ayudas de estante ranuran la detección para los módulos de la entrada-salida. El referirse del punto del módulo de entrada-salida es realizado vía software del Desarrollador-PLC de la lógica de la edición de la máquina de CIMPLICITY. La interrupción reconoce señales así como las señales de la concesión del autobús están conectadas automáticamente juntas en una configuración de la cadena de margaritas. Las fuentes de corriente ALTERNA de RX7i son apoyadas por el IC698CHS017 con la capacidad de sostener incluso corrientes más altas. Los conectores J2 en los pedazos de la ayuda 64 de la placa madre del estante por el ciclo VME transfieren velocidades.
RX7i y las series 90-70 módulos tienen diversas opciones para poner a tierra del escudo. Para los dispositivos de RX7i, las placas frontales del metal de cada módulo se deben atar firmemente al encasement. Para la serie 90-70 módulos, un clip de tierra incorporado harán el contacto con el encasement cuando están instalados. Para conectar el estante con la tierra, utilice un AWG #12 (mm^2) el alambre 3,33 con una lavadora de la nuez y de la estrella para conectar los pernos prisioneros de tierra lado-montados con la tierra de la tierra.
