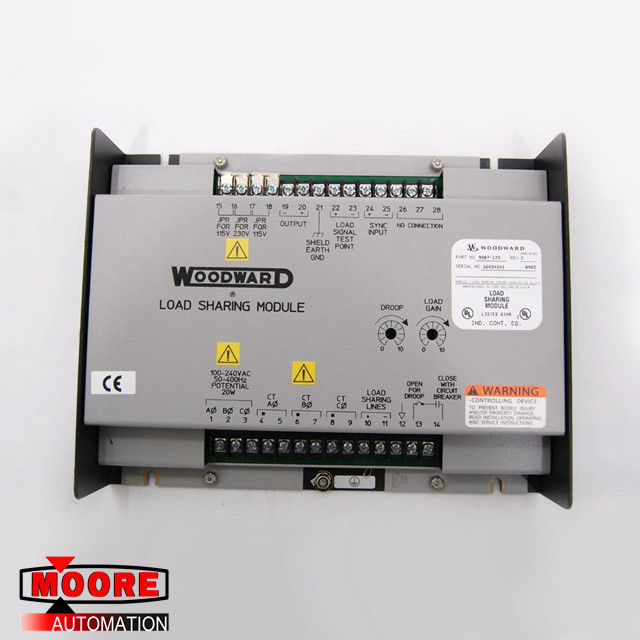

Rev C del módulo del equilibrio de carga de WOODWARD 9907-173
Marca/fabricante | WOODWARD /USA |
Número de parte |
9907-173 |
Número de parte alterno |
9907-173 |
Descripción | Rev C del módulo del equilibrio de carga |
Dimennsions | los 27.3cm los x 21.4cm los x 5.9cm |
Peso |
1.4kg |
Detalles del producto
Woodward hace modelos de su módulo del equilibrio de carga para el uso con los motores equipados de los controles de velocidad que aceptan una entrada del ajuste de la velocidad de ±3 VDC, 0,5 a 4,5 VDC de entrada, o un PWM (pulso-anchura-modulado) entrado. El módulo del equilibrio de carga permite el uso de los accesorios de la producción de energía de Woodward y permite equilibrio de carga entre los motores equipados de los controles de velocidad que no son fabricados por Woodward y controlado de motores con los controles electrónicos de Woodward, o los controles usando otros módulos del equilibrio de carga de Woodward.
El módulo del equilibrio de carga proporciona la capacidad isócrona y de la inclinación del equilibrio de carga para los motores en usos del sistema de generador. El equipo adicional en el sistema de control puede incluir el sincronizador de Woodward SPM-A, el sincronizador de SPM-D, el control de cargamento automático del generador (AGLC), y la transferencia del poder y el control de cargamento automáticos (APTL).
Fuente de alimentación:
DC modela 18-32 VDC, aproximadamente 5 W.
La CA modela el puente a elección para 95-130 o 190-260 VAC de línea a línea, 50-400 herzios, aproximadamente 10 W.
Entradas:
entradas trifásicas de la pinta: 95-130 o 190-260 VAC de línea a línea, herzios 50-400. La carga de la entrada de la pinta es 1,6 W por fase en 240 VAC, 0,4 W por fase en el vacío 120.
entradas trifásicas del CT: 3-7 arma en a carga plena, carga de la entrada del CT en a carga plena es 0,1 VA por fase.
Equilibrio de carga entrado: 0-3 VDC en la impedancia 25k en el modo isócrono, circuito abierto en modo de la inclinación.
Sincronización entrada: Compatible con el sincronizador opcional de Woodward SPM-A.
Ajuste de la velocidad: Permite el ajuste manual del nivel de salida con un potenciómetro externo de ka 10 (no disponible en el número de parte 9907-173).
Interruptor de la inclinación: El interruptor externo de la inclinación debe ser atado con alambre en serie con el contacto auxiliar del disyuntor. Se selecciona el modo de la inclinación cuando el interruptor de la inclinación o el disyuntor auxiliar está abierto.
Salidas:
Señal de la carga: Señal de DC proporcional a la corriente real total detectada por el módulo del equilibrio de carga.
Utilizado para ajustar aumento de la carga.
Salida al control de velocidad: análogo de +0,5 a +4,5 VDC, análogo de ±3 VDC, o PWM, dependiendo del modelo.
Ajustes
Inclinación: Preve la reducción de la salida entre las condiciones sin carga y a carga plena.
Aumento de la carga: Proporciona el ajuste de la carga en un generador individual cuando se son paralelo a dos o más generadores. Adjusts especificó los brazos a carga plena de la condición de 3 a 7.
