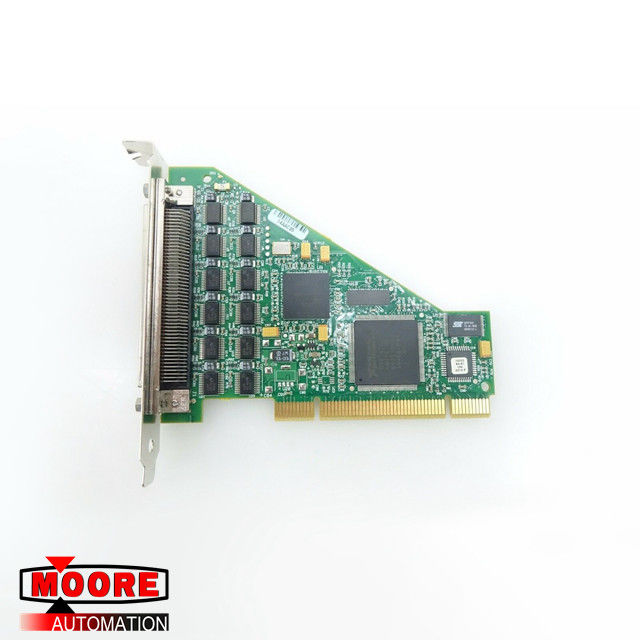

Interfaz de la entrada-salida del NI PCI-6509 Digitaces

Interfaz de la entrada-salida del NI PCI-6509 Digitaces

Detalles del producto

El NI 6509 ofrece la filtración digital, estados de ciclo inicial programables, la detección del cambio, y un reloj de vigilancia.

Filtración de Digitaces

Usted puede utilizar la opción de filtración digital disponible en el NI 6509 para eliminar interferencias en datos de entrada. Cuando está utilizada con la detección del cambio, la filtración digital puede también reducir el número de cambios para examinar y para procesar.

Usted puede configurar las lineas de entrada digital para pasar a través de un filtro digital y para controlar el intervalo que mide el tiempo las aplicaciones del filtro. El filtro bloquea los pulsos que son más cortos que la mitad del intervalo que mide el tiempo especificado y pasa los pulsos que son más largos que el intervalo especificado. los pulso-pulsos de la Intermedio-longitud más de largo que la mitad del intervalo pero menos que intervalo-pueden o pueden no pasar el filtro.

Usted puede permitir la filtración digital en tantas lineas de entrada cuanto sea necesario para su uso. Todas las líneas filtradas comparten el mismo intervalo que mide el tiempo, que se extiende a partir del 400 ns al ms 200 en el NI PCI/PXI-6509. El PCIe-6509 apoya solamente tres intervalos que miden el tiempo: 160 ns, ms 10,24, y ms 5,12.

Especificaciones

Requisitos de alimentación

Extraer actual del autobús durante la condición sin carga:

NI PCI/PXI-6509:

375 mA en +3,3 VDC, de típico;

250 mA en +5 VDC, de típico

PCIe-6509:

550 mA en +3,3 VDC, de típico;

20 mA en +12 VDC, de típico

Poder de +5 V disponible

en el conector de la entrada-salida (pernos 49 y 99): +4,0 V a +5,25 V; 1A, máximo

Entrada-salida de Digitaces

Número de canales: Entrada-salida 96

Compatibilidad: TTL Schmitt Trigger/CMOS, tierra de terminación única referida

Poder-en estado: La entrada levantada o abajo (software-a elección), hizo salir 1 o 0

Transferencias de datos: Interrupciones, entrada-salida programada

Conector de la entrada-salida: 100 series SCSI de la hembra 0,050 del perno

Resistor del tirón:

Levante el resistor 4,7 kilovatios, típicos

Resistor del tirón-abajo 47 kilovatios, típicos

Protección del voltaje de entrada: ±20 V en hasta dos pernos, máximo
