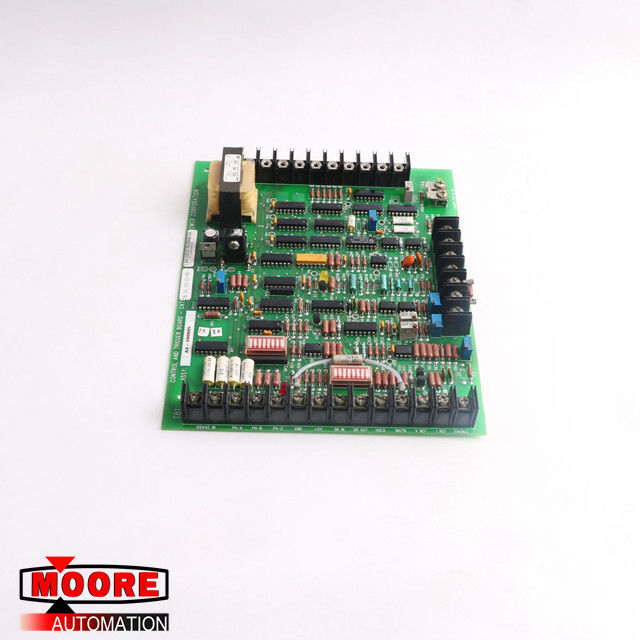

CONTROLE al tablero del control A3-290605 y del disparador para las fuentes de alimentación trifásicas

CONTROLE AL TABLERO del CONTROL A3-290605 Y del DISPARADOR PARA LAS FUENTES de ALIMENTACIÓN trifásicas

Detalles del producto

El control y el disparador suben, tablero del CAT, se diseña a los requisitos aprendidos a partir de muchos años de experiencia con el equipo de poder más elevado controlado SCR. La tecnología moderna del circuito integrado del Cmos ha permitido un diseño extremadamente compacto, puesto en unidades con el bajo consumo de energía. La descripción siguiente cubre las características principales y los usos del diseño.

Regulador del poder y de la referencia

1. El poder del control (nominal de 120 VAC) se debe aplicar a los terminales TB1-1 y al terminal TB1-2.

a) Voltaje de entrada mínimo: 85 VAC

b) Voltaje de entrada máximo: 135 VAC

2. Organización de referencias

a) Debe ser aplicado a los terminales TB1-3, TB1-4, y TB1-5.

b) Corrija la rotación de fase y la secuencia es importante asegurar la leña apropiada de los SCR.

c) Las referencias trifásicas se deben equilibrar dentro del ± el 5% de uno a. El tablero del CAT incorpora la detección del desequilibrio de la fase y en caso de fase perdida o de alto desequilibrio el tablero inhibirá su salida hasta que se haya restaurado el equilibrio de la fase.

d) El voltaje de la referencia trifásica no es crítico; puede estar entre 60 VAC y el vacío 200.

e) La referencia trifásica se puede obtener a través de un divisor del resistor o a través de tres pequeños transformadores del control.

3. Controle la referencia del amplificador

a) Una referencia estable del control con un coeficiente de la baja temperatura se proporciona en el terminal TB1-7.

b) La referencia se debe preestablecer a 5,00 voltios con P1; puede suministrar aproximadamente 30 mA a los potenciómetros del control.

c) Los potenciómetros del control pueden ser 10K, 2 vatios. Se vuelven a los terminales TB1-12 (VREF) y TB1-13 (IREF). La vuelta de tierra es el terminal TB1-6.

d) La filtración amplia de las entradas de referencia de la entrada (RC = 0,4) se utiliza para obtener la supresión máxima del ruido antes del amplificador del control.
