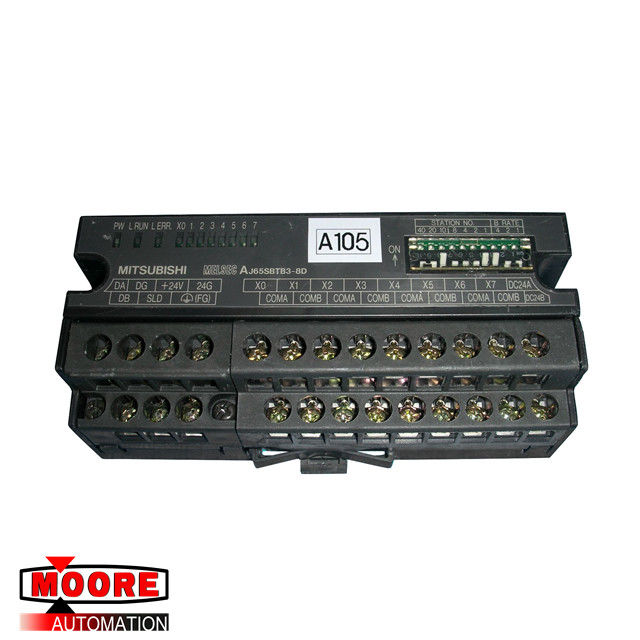

Los módulos de entrada de AJ65SBTB3-8D MITSUBISHI 8 señalan DC24V (7mA) tipo tiempo de respuesta de 3 alambres

Los módulos de entrada de AJ65SBTB3-8D MITSUBISHI 8 señalan DC24V (7mA) tipo tiempo de respuesta de 3 alambres

Detalles del producto

Especificación

Número de puntos de la entrada: 16 puntos

Método del aislamiento: Photocoupler

Voltaje de entrada clasificado: 24 V DC

Corriente de entrada clasificada: Aproximadamente 7 mA

Gama del voltaje de funcionamiento: 19,2 a 26,4 V DC (ratio de la ondulación: dentro del 5%)

Simultáneo máximo EN puntos de la entrada: el 100%

EN corriente de voltage/ON: 14 V o higher/3.5 mA o más arriba

De corriente de voltage/OFF: 6 V o lower/1.7 mA o bajan

Resistencia de entrada: KΩ aproximadamente 3,3

Tiempo de respuesta: El ms de OFF-ON 1,5 o baja (cuando 24 V DC); El ms ENCENDIDO-APAGADO 1,5 o baja (cuando 24 V DC)

Método común del cableado: campo común 8 points/1 (tipo del B-alambre del bloque de terminales)

Método de entrada: Fregadero/tipo compartido fuente

Número de estaciones ocupadas: 1 estación 32 puntos de la asignación (uso 8 puntos)

Fuente de alimentación del módulo de la entrada-salida:

V DC (tarifa del voltaje 20,4 a 26,4 de la ondulación: dentro del 5%)

La corriente 40 mA o baja (cuando 24 V DC y todo el punto están PRENDIDO)

Durabilidad del ruido: Tipo voltaje 500 Vp-p, µs de la anchura 1 del ruido, frecuencia portadora de DC del ruido del ruido 25 a 60 herzios (condición del simulador del ruido)

Voltaje de Withstand: CA de 500 V para 1 minuto entre todos los terminales de DC y tierra externos

Resistencia de aislamiento: Ω de 10 M o más alto, medido con un probador de la resistencia de aislamiento de 500 V DC

Sistema externo del cableado: 7 puntos bloque de terminales de 2 pedazos (circuito de transmisión, terminal de la fuente de alimentación del módulo), Directo-tipo bloque de terminales de 18 puntos (área) de la fuente de alimentación de la entrada-salida (tornillo M3)

Terminal solderless aplicable:

RAV1.25-3.5 (de conformidad con JIS-C2805) [tamaño aplicable del alambre: 0,3 to1.25 mm2]

V2-MS3 (terminal Mfg. Co., Ltd. de Japón Solderless), RAP2-3S RAP2-3SL (terminal Co., Ltd. de Japón)

2-3N, 2-3S (INDUSTRIAS TERMINALES Co. de NICHIFU, Ltd.) [tamaño aplicable del alambre: 1,25 a 2 mm2]
