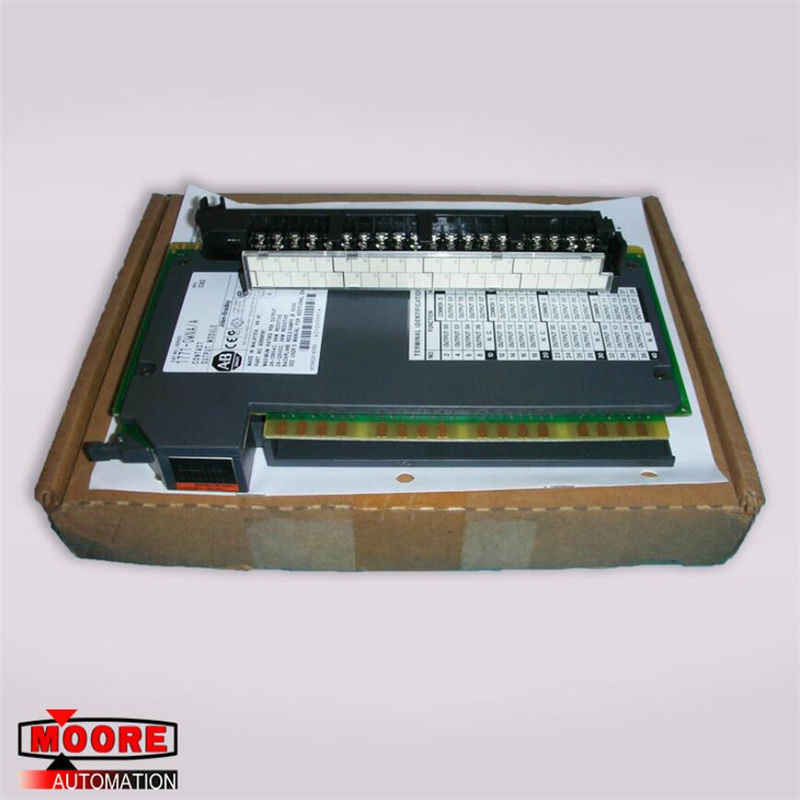

1771-OWNA/A Allen Bradley 1771 módulo de salida de la entrada-salida Digitaces de la serie

1771-OWNA/A Allen Bradley 1771 módulo de salida de la entrada-salida Digitaces de la serie

Producto Specificaion

Detalles del producto

El regulador o fuente de alimentación del chasis de la entrada-salida, conectada a través de la placa madre del chasis de la entrada-salida, acciona el conjunto de circuitos de la lógica de los módulos de salida del contacto. Esta fuente también proporciona el poder necesario de activar las bobinas de las retransmisiones del módulo. La corriente máxima extraída de esta fuente cuando se activan todas las bobinas es 2.5A. La corriente nominal de la placa madre es 1.8A.

El módulo tiene 32 indicadores de situación en la placa del frente del módulo. Éstos representan la situación del control de las salidas. Se enciende cada indicador cuando se activa su salida correspondiente. Un indicador adicional se proporciona para indicar una condición soplada del fusible.

El módulo 1771-OWNA es un componente modular del sistema 1771 de la entrada-salida que requiere un chasis correctamente instalado del sistema. Refiera a la publicación 1771-IN075 para información detallada sobre aceptable

chasis, instalación apropiada y requisitos que ponen a tierra. Limite la disipación de poder adyacente máxima de la ranura al máximo 10W.

Las salidas se arreglan en 4 grupos de 8, cada grupo con su propio campo común. El módulo puede cambiar simultáneamente las 32 salidas a las cargas separadas, con un máximo de 12A por el módulo. Cada salida puede conducir una carga máxima de 1.0A continuamente en 30W en 45oC, y 15W en el máximo 60oC. Las cargas de CA cambiadas por los módulos deben tener un factor de poder (PF) de 1,0. La longitud de cable máxima de interconexión para este módulo es 1000 pies (304,8 metros).
