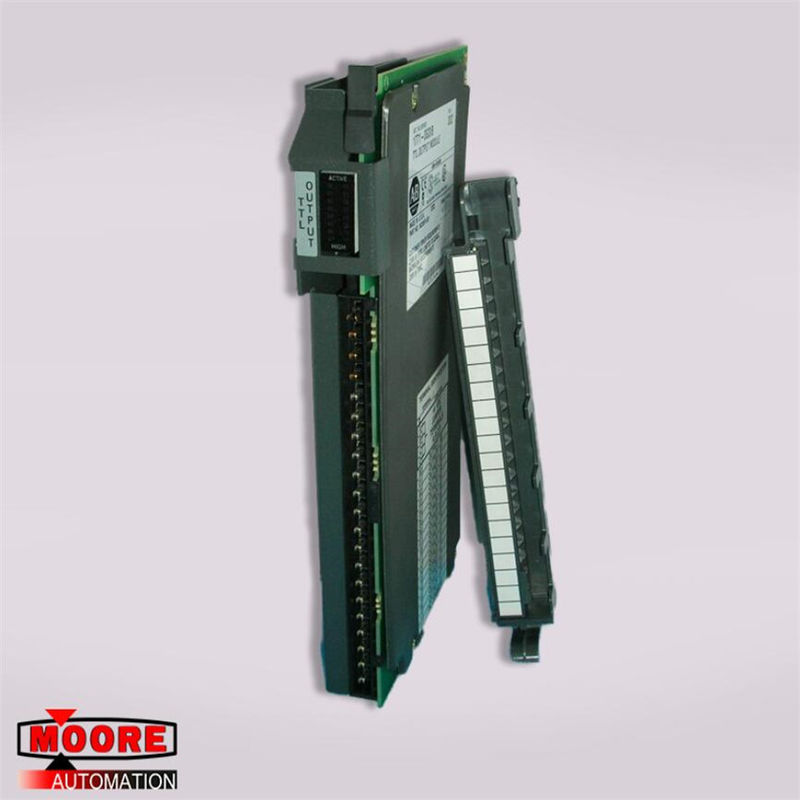

Módulo de salida de 1771-OGD/B 1771-WH Allen Bradley TTL 1771 series de la entrada-salida
Producto Specificaion
Marca/fabricante | Allen Bradley/USA |
Número de parte |
1771-OGD/B 1771-WH |
Número de parte alterno | 1771-OGD/B 1771-WH |
Descripción |
módulo de salida |
Dimennsions | 2,5 cm x 15,2 cm x 25,4 cm |
Peso | 0.50kg |
Detalles del producto
Salidas por el módulo: 16 sin aislar
Ubicación del módulo: Chasis de la entrada-salida de 1771-A1B hasta el 1771 - A4B (no utilice este módulo con el chasis de la entrada-salida 1771-A4)
Voltaje de fuente del usuario: C.C. 10… 60V
Voltaje, salida del en-estado, nom: C.C. 48V
Grado actual (véase reducir la capacidad normal de la curva): 2 A por la salida resistente, no exceder de 8 A por el módulo 0,2 A por deber del piloto de la salida
Sobretensión, máxima: 4 A por la salida para el ms 10, repetible cada 2 s; 25 A por la salida para el ms 10, repetible cada 2 s
Corriente de la carga, minuto: 2,5 mA
caída de voltaje del En-estado (en la corriente clasificada), máxima: C.C. 1.5V
corriente de la salida del Apagado-estado, máxima: 0,5 mA
Retraso de la señal de salida, máximo
Al ms on-0.1
En al ms off-0.2
Disipación de poder, máxima: W 15,6
Disipación termal, máxima: 53,3 BTU/hr
Voltaje del aislamiento (grado del withstand del continuo-voltaje): 60V (continuo), tipo del aislamiento básico probado en la CA 1000V para 60 s, entrada-salida al sistema
Corriente de la placa madre, máxima: 400 C.C. del mA @ 5V
Tamaño del alambre de los conductores: 0,34… 2,5 mm2 (AWG 22… 14) sólidos o alambre de cobre trenzado clasificado; en el °C 120 (°F) 248 o más arriba; 1,2 milímetros (3/64 adentro.) de aislamiento máximo; 2 - en puertos de la señal
Código de la temperatura, IEC: T3
Código de la temperatura, Norteamérica: T3C
Brazo del cableado del campo: 1771-WH; 1771-WHF (3 A fundidos); 1771-WHFB (1,5 A fundidos)
Esfuerzo de torsión del tornillo del brazo del cableado del campo: 1,0 nanómetro (9 libras adentro)
El cerrar: Entre 10 y 12; Entre 22 y 24
Temperatura, actuando: IEC 60068-2-2 (prueba BD, calor seco de funcionamiento), IEC 60068-2-14 (prueba NOTA, choque termal de funcionamiento): 0… °C 60 (°F) 32… 140
