Tarjeta de la comunicación de 6GK1160-4AA01 6GK1 160-4AA01 Siemens

Detalles del producto

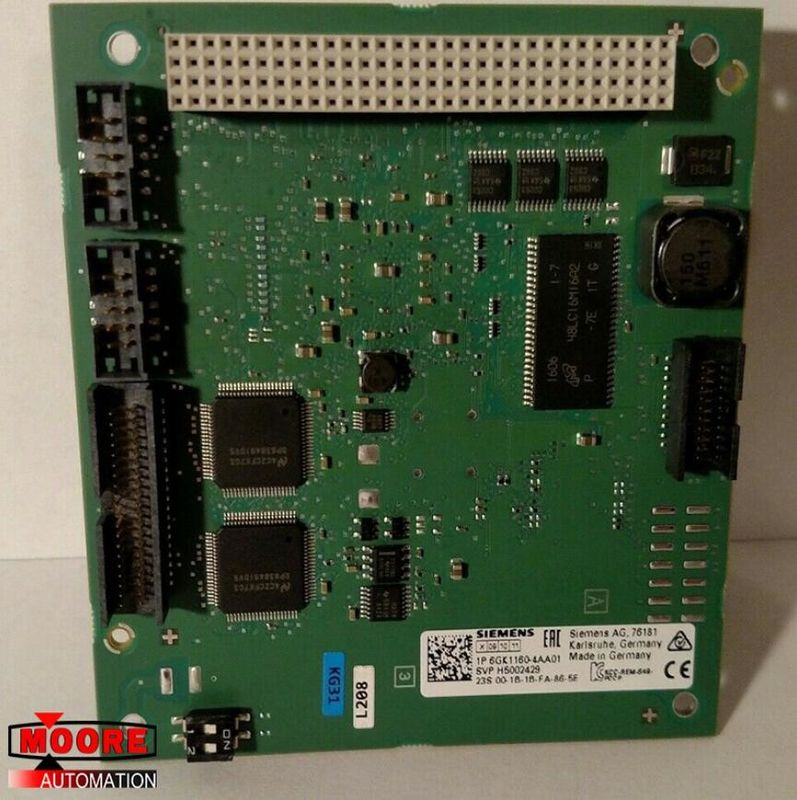

Procesador de comunicaciones CP 1604 PC/104 más la tarjeta (pedazo 32; herzios de los 33/66M; 3.3/5 V) con ASIC ERTEC 400 para la conexión a PROFINET IO con el interruptor en tiempo real de 4 puertos vía el equipo DK-16XX PN IO del desarrollo; PC DE NCM.

Tasa de transferencia: 100 mbit/s

Interfaces

Número de conexiones eléctricas: en el 1r interfaz/CRNA. a Ethernet industrial 4; para el alimentación fuente 1

Tipo de conexión eléctrica:

en el 1r interfaz/CRNA. al puerto industrial de Ethernet RJ45 vía el tablero de conexión

para el alimentación fuente el bloque de terminales de 4 polos a través de tablero de la fuente de alimentación

Voltaje de fuente, consumo actual, apagón:

Tipo de voltaje/del voltaje de fuente DC

Tipo de fuente del voltaje/de fuente externa opcional sí

Voltaje de fuente:

1 / del autobús 5 V de la placa madre

externo 5 V

Observe la fuente opcional de la alimentación externa y el voltaje de fuente externa alternativamente vía el tablero de la fuente de alimentación (el accesorio opcional)

Tolerancia simétrica relativa/en DC: en 5 V el 5%

Corriente consumida:

1 / del autobús de la placa madre/en DC/el máximo 0,8 A

de voltaje de fuente externa/en DC/en 24 V/el máximo 0,3 A

Apagón [W] 4 W

Apagón []/en de W el modo/el máximo 4,1 W del interruptor

Comunicación de los datos de rendimiento/PROFINET/como regulador del PN IO:

El software/para la comunicación de PROFINET IO/requirió ningún

Número de dispositivos/en del PN IO regulador de PROFINET IO/usable/total 128

Número de dispositivos/en del PN IO IRT regulador de PROFINET IO/64 usables

Cantidad de datos:

como datos de usuario para las variables de entrada/como regulador de PROFINET IO/byte del máximo 8192

como datos de usuario para las variables de entrada/como regulador de PROFINET IO/byte del máximo 8192

como datos de usuario para las variables de entrada por el dispositivo del PN IO/como regulador de PROFINET IO/byte del máximo 1430

como datos de usuario para las variables de salida por el dispositivo del PN IO/como regulador de PROFINET IO/byte del máximo 1430
