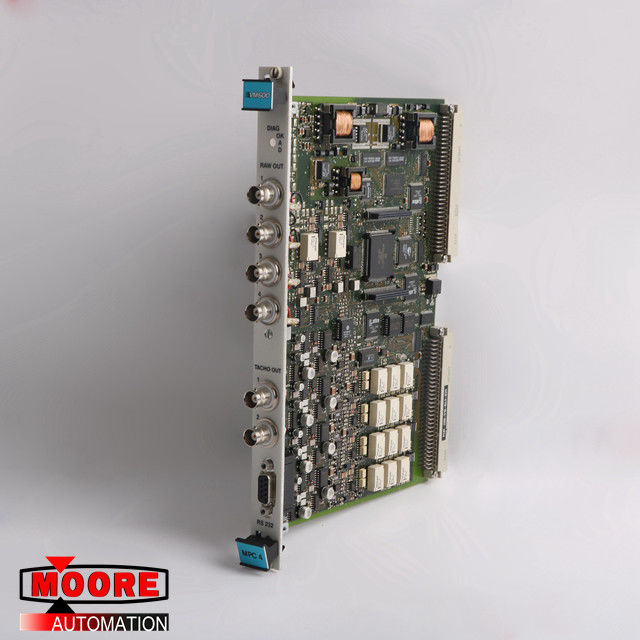

Tarjeta de la protección de la maquinaria del METRO del VIBRO de VM600 MPC4 200-510-063-025

Tarjeta de la protección de la maquinaria del METRO del VIBRO de VM600 MPC4 200-510-063-025

Detalles del producto

La tarjeta de la protección de la maquinaria MPC4 es el elemento central en el sistema de protección de la maquinaria de la serie VM600 (MPS), de Meggitt que detecta la línea de productos del vibro-Meter® de los sistemas. Esta tarjeta muy versátil es capaz de medir y de supervisar hasta cuatro entradas de señal dinámicas y hasta entradas de dos velocidades simultáneamente.

Las entradas de señal dinámicas son completamente programables y pueden aceptar las señales que representan la aceleración, la velocidad y la dislocación (proximidad), entre otros. El proceso de varios canales a bordo permite la medida de diversos parámetros físicos, incluyendo la vibración relativa y absoluta, Smax, excentricidad, la posición del empuje, la extensión del absoluto y de la vivienda del diferencial, la dislocación y la presión dinámica.

El proceso de Digitaces incluye la filtración digital, integración o diferenciación (si procede), rectificación (RMS, valor medio, pico verdadero o de pico a pico verdadero), orden que sigue (amplitud y fase) y medida del hueco de la transductor-blanco.

CARACTERÍSTICAS

De la línea de productos del vibro-Meter®

Tarjeta continuamente en línea de la protección de la maquinaria

Medida y supervisión en tiempo real usando técnicas avanzadas de DSP

4 entradas de señal dinámicas y 2 entradas del tacómetro (velocidad), todas individualmente programables

Filtros de banda ancha y des banda estrecha programables

Supervisión simultánea de la amplitud y de la fase en modo de seguimiento de la orden

Puntos de ajuste programables de la alarma, del peligro y de la AUTORIZACIÓN

Niveles adaptantes de la alarma y del peligro

Conectores BNC del panel de delante para el análisis fácil de señales crudas

7 situación y alarmas de la demostración del panel de delante LED

Fuente de alimentación integrada para muchos delantero-fines del vibrómetro, incluyendo los acelerómetros del ICP y

sistemas de la proximidad

Inserción y retiro vivos de tarjetas

Disponible en ‘estándar’, de los ‘versiones separadas circuitos’ y de la ‘seguridad’ (SIL)

ESPECIFICACIONES

Número de entradas: 4 por la tarjeta MPC4

Gama de DC: 0 a +20 V o 0 a −20 V

Gama de la CA: ±10 V (máximo)

Gama del voltaje de modo común: −50 a +50 V

CMRR: DB >60 en 50 herzios

Interferencia: DB −72

Impedancia de entrada: kΩ 200

Gama actual de la entrada

Señales de DC: 0 a 25 mA; Señales de la CA: ±8 mA (máximo)

Banda de frecuencia análoga de la CA

(sin la integración): 0,1 herzios a 10 kilociclos

Banda de frecuencia análoga de la CA (con la integración): 2,5 herzios a 10 kilociclos

Banda de frecuencia análoga para la producción a otras tarjetas y salidas protegidas de la CA: DC a 60 kilociclos (DB −3)

Resistor de medición actual: Ω 324,5
